Làm chủ Shimadzu EDX-LE: Hướng dẫn vận hành chi tiết & an toàn

Trong thế giới công nghệ phân tích hiện đại, máy huỳnh quang tia X (XRF) đóng vai trò then chốt trong nhiều ngành công nghiệp, từ kiểm tra chất lượng sản phẩm đến nghiên cứu vật liệu. Đặc biệt, dòng máy Shimadzu EDX-LE là một trong những thiết bị được ưa chuộng nhờ hiệu suất cao và độ chính xác vượt trội. Hiểu rõ cách vận hành máy là bước đầu tiên và quan trọng nhất để khai thác tối đa tiềm năng của thiết bị này. Bài viết này sẽ cung cấp một giáo trình nội bộ chi tiết, hướng dẫn bạn từng bước cách sử dụng máy Shimadzu EDX-LE một cách hiệu quả, an toàn và tối ưu nhất, giúp bạn tự tin làm chủ công nghệ XRF.

Hiểu rõ cấu tạo và nguyên lý hoạt động cơ bản

Trước khi đi sâu vào các thao tác vận hành, việc trang bị kiến thức nền tảng về cấu tạo và nguyên lý hoạt động của máy Shimadzu EDX-LE là vô cùng cần thiết. Máy XRF hoạt động dựa trên nguyên tắc phát xạ tia X thứ cấp. Khi các photon tia X sơ cấp từ nguồn phát (thường là ống tia X) va chạm với nguyên tử của mẫu, chúng sẽ kích thích các electron bên trong lớp vỏ nguyên tử nhảy lên mức năng lượng cao hơn. Khi các electron này quay trở về trạng thái ban đầu, chúng sẽ phát ra các photon tia X thứ cấp với năng lượng đặc trưng cho từng nguyên tố. Phổ tia X thứ cấp này được ghi nhận và phân tích để xác định thành phần hóa học của mẫu.

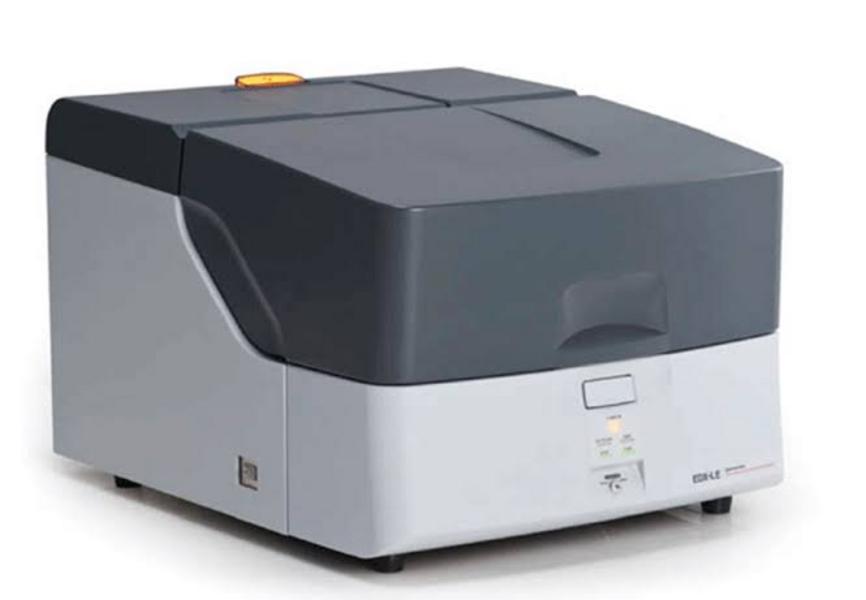

Shimadzu EDX-LE bao gồm các bộ phận chính: nguồn phát tia X (ống tia X), buồng mẫu, bộ phát hiện (detector) và hệ thống xử lý tín hiệu. Ống tia X tạo ra chùm tia X sơ cấp, được điều chỉnh cường độ và năng lượng phù hợp. Mẫu phân tích được đặt trong buồng mẫu, nơi tiếp xúc với chùm tia X sơ cấp. Bộ phát hiện (thường là loại Silicon Drift Detector – SDD) có nhiệm vụ thu nhận và đo đếm các photon tia X thứ cấp. Tín hiệu từ bộ phát hiện sẽ được chuyển đến hệ thống xử lý, bao gồm card số hóa và phần mềm phân tích chuyên dụng, để tạo ra phổ XRF và xác định định tính, định lượng các nguyên tố có trong mẫu. Việc hiểu rõ chức năng của từng bộ phận sẽ giúp bạn nhận diện và xử lý các vấn đề có thể phát sinh trong quá trình vận hành, đồng thời tối ưu hóa cài đặt để đạt được kết quả phân tích chính xác nhất.

Chuẩn bị mẫu và cài đặt thiết bị trước khi phân tích

Quy trình chuẩn bị mẫu đóng vai trò then chốt quyết định độ chính xác của kết quả phân tích XRF. Với máy Shimadzu EDX-LE, mẫu phân tích cần được chuẩn bị sao cho bề mặt phẳng, sạch và đồng nhất, tránh các tạp chất hoặc vết bẩn có thể ảnh hưởng đến tín hiệu. Tùy thuộc vào loại mẫu (rắn, lỏng, bột), các phương pháp chuẩn bị có thể khác nhau. Với mẫu rắn, cần đảm bảo bề mặt phẳng, không có gờ hoặc vết nứt. Với mẫu bột, việc nén mẫu thành viên hoặc sử dụng khuôn là cần thiết. Mẫu lỏng có thể được đặt trong cốc đo chuyên dụng. Điều quan trọng là phải giảm thiểu ảnh hưởng của các yếu tố ngoại lai như độ ẩm, bụi bẩn hoặc các lớp phủ không mong muốn.

Sau khi chuẩn bị mẫu, bước tiếp theo là cài đặt thiết bị. Mở nắp buồng mẫu và đặt mẫu vào vị trí cố định, đảm bảo mẫu tiếp xúc hoàn toàn với chùm tia X. Đóng nắp buồng mẫu cẩn thận. Trên giao diện phần mềm của Shimadzu EDX-LE, bạn sẽ cần cấu hình các thông số phân tích. Đầu tiên là lựa chọn chế độ đo phù hợp, ví dụ: chế độ đo định tính (qualitative analysis) để xác định các nguyên tố có mặt, hay chế độ đo định lượng (quantitative analysis) để xác định hàm lượng các nguyên tố. Các thông số quan trọng khác bao gồm thời gian đo (count time), điện áp (kV) và dòng điện (µA) của ống tia X, cũng như bộ lọc tia X (filter) được sử dụng. Việc lựa chọn các thông số này phụ thuộc vào loại mẫu, các nguyên tố cần phân tích và giới hạn phát hiện mong muốn. Thông thường, với các nguyên tố nhẹ, bạn có thể cần sử dụng điện áp thấp và bộ lọc phù hợp để tối ưu tín hiệu. Đối với các nguyên tố nặng, cần điện áp cao hơn. Phần mềm Shimadzu EDX-LE cung cấp các tùy chọn cài đặt linh hoạt, cho phép bạn tùy chỉnh theo yêu cầu cụ thể của từng ứng dụng phân tích.

Thực hành vận hành và thu thập dữ liệu

Sau khi hoàn tất việc chuẩn bị mẫu và cài đặt thiết bị, bước tiếp theo là tiến hành quy trình vận hành để thu thập dữ liệu phân tích. Trên giao diện phần mềm của Shimadzu EDX-LE, sau khi đã chọn chế độ đo và cấu hình các thông số, bạn sẽ khởi động quá trình phân tích bằng cách nhấn nút ‘Start Measurement’ hoặc tương tự. Trong quá trình đo, máy sẽ phát ra chùm tia X sơ cấp chiếu vào mẫu và thu nhận tín hiệu tia X thứ cấp. Giao diện phần mềm sẽ hiển thị tiến trình đo, bao gồm thời gian còn lại và phổ XRF đang được xây dựng. Quan trọng là duy trì sự ổn định của mẫu trong suốt quá trình đo, tránh di chuyển hoặc rung lắc máy.

Trong quá trình thu thập dữ liệu, màn hình sẽ hiển thị phổ năng lượng của tia X thứ cấp, với các đỉnh tương ứng với năng lượng đặc trưng của các nguyên tố có trong mẫu. Mỗi nguyên tố sẽ có các vạch phổ đặc trưng (ví dụ: Kα, Kβ, Lα, Lβ…). Phần mềm Shimadzu EDX-LE được tích hợp sẵn cơ sở dữ liệu về các nguyên tố và vạch phổ của chúng, giúp tự động nhận diện các nguyên tố có mặt trong phổ. Hệ thống sẽ so sánh các đỉnh đo được với cơ sở dữ liệu để đưa ra kết quả định tính ban đầu. Ngoài ra, với chế độ đo định lượng, phần mềm sẽ sử dụng các thuật toán phân tích (ví dụ: phương pháp chuẩn ngoại, chuẩn nội, hoặc phương pháp alpha correction) để tính toán hàm lượng chính xác của từng nguyên tố dựa trên cường độ các vạch phổ. Bạn có thể theo dõi trực tiếp phổ XRF hiển thị trên màn hình để đánh giá sơ bộ về chất lượng tín hiệu và các nguyên tố có mặt. Việc thu thập dữ liệu cần được thực hiện cẩn thận, đảm bảo các thông số đo lường được ghi lại đầy đủ để phục vụ cho việc phân tích và báo cáo sau này.

Phân tích dữ liệu và diễn giải kết quả chính xác

Sau khi quá trình đo hoàn tất và dữ liệu đã được thu thập, bước quan trọng tiếp theo là phân tích và diễn giải kết quả một cách chính xác. Phần mềm Shimadzu EDX-LE cung cấp các công cụ mạnh mẽ để hỗ trợ quá trình này. Đầu tiên, bạn cần xem xét phổ XRF đã thu được. Hãy chú ý đến vị trí và cường độ của các đỉnh phổ. Vị trí của đỉnh cho biết năng lượng của tia X, từ đó xác định nguyên tố tương ứng. Cường độ của đỉnh phổ thường tỷ lệ thuận với hàm lượng của nguyên tố đó trong mẫu. Phần mềm sẽ tự động gán nhãn các đỉnh với tên nguyên tố, nhưng bạn cần kiểm tra lại tính chính xác, đặc biệt là trong các trường hợp có sự chồng lấn vạch phổ hoặc các nguyên tố có mặt với hàm lượng rất thấp.

Để diễn giải kết quả định lượng, bạn cần dựa vào các kết quả đã được tính toán bởi phần mềm. Nếu sử dụng phương pháp chuẩn ngoại, hãy đảm bảo rằng các mẫu chuẩn đã được phân tích với các điều kiện tương tự và đường chuẩn (calibration curve) được xây dựng chính xác. Phần mềm sẽ dựa vào đường chuẩn này để quy đổi cường độ tín hiệu thành hàm lượng. Đối với các phương pháp phân tích không cần chuẩn ngoại (như phương pháp fundamental parameters), phần mềm sẽ sử dụng các thông số vật lý của từng nguyên tố để tính toán. Cần lưu ý đến các yếu tố có thể ảnh hưởng đến độ chính xác như sai số đo lường, sự hiện diện của các nguyên tố gây nhiễu, hoặc sai sót trong quá trình chuẩn bị mẫu. Báo cáo kết quả cần bao gồm các thông tin đầy đủ như tên mẫu, các nguyên tố được phát hiện, hàm lượng của từng nguyên tố (với đơn vị đo phù hợp như ppm, %, khối lượng), sai số chuẩn (standard deviation) hoặc độ không đảm bảo đo (measurement uncertainty), cùng với các thông số vận hành đã sử dụng. Việc hiểu rõ các nguyên lý phân tích và các yếu tố ảnh hưởng sẽ giúp bạn đưa ra những đánh giá chính xác và đáng tin cậy về thành phần hóa học của mẫu.

Bảo dưỡng định kỳ và các lưu ý an toàn khi vận hành

Để đảm bảo máy Shimadzu EDX-LE hoạt động ổn định, bền bỉ và cho kết quả phân tích chính xác theo thời gian, việc thực hiện bảo dưỡng định kỳ là vô cùng quan trọng. Các công việc bảo dưỡng bao gồm vệ sinh buồng mẫu, kiểm tra các kết nối điện, làm sạch cửa sổ detector và kiểm tra hệ thống làm mát (nếu có). Nên thực hiện vệ sinh buồng mẫu sau mỗi lần sử dụng hoặc khi có dấu hiệu bám bẩn, đặc biệt là các khu vực tiếp xúc trực tiếp với mẫu. Các kết nối điện cần được kiểm tra định kỳ để đảm bảo chúng chắc chắn và không có dấu hiệu ăn mòn. Cửa sổ detector là bộ phận nhạy cảm, cần được làm sạch bằng dung dịch chuyên dụng và dụng cụ mềm, tránh dùng vật sắc nhọn làm trầy xước. Lịch bảo dưỡng chi tiết thường được quy định trong tài liệu hướng dẫn sử dụng của nhà sản xuất hoặc có thể tham khảo ý kiến của chuyên gia từ XRFTECH.

Bên cạnh bảo dưỡng, các lưu ý về an toàn khi vận hành máy XRF là điều không thể bỏ qua. Máy XRF hoạt động với tia X, do đó, việc tuân thủ các quy định an toàn bức xạ là bắt buộc. Đảm bảo rằng tất cả các nắp đậy và cửa của buồng mẫu được đóng kín trước khi khởi động máy. Không bao giờ nhìn trực tiếp vào nguồn tia X khi máy đang hoạt động. Khu vực làm việc với máy XRF cần được trang bị đầy đủ các biện pháp che chắn bức xạ theo quy định. Cần đào tạo người vận hành về các quy trình an toàn, cách nhận biết các dấu hiệu bất thường và xử lý khi có sự cố. Nếu phát hiện bất kỳ vấn đề nào về an toàn hoặc hiệu suất của máy, hãy liên hệ ngay với đội ngũ kỹ thuật của XRFTECH để được hỗ trợ kịp thời. Việc thực hiện bảo dưỡng định kỳ và tuân thủ nghiêm ngặt các quy định an toàn sẽ giúp kéo dài tuổi thọ của máy Shimadzu EDX-LE và đảm bảo môi trường làm việc an toàn cho tất cả mọi người.

Việc nắm vững giáo trình nội bộ “Hướng dẫn vận hành Shimadzu EDX-LE” mà XRFTECH chia sẻ hôm nay không chỉ giúp bạn khai thác hiệu quả tiềm năng của thiết bị mà còn đảm bảo an toàn tối đa trong quá trình làm việc. Chúng ta đã cùng nhau đi qua những kiến thức nền tảng về cấu tạo và nguyên lý hoạt động, quy trình chuẩn bị mẫu và cài đặt thiết bị, thực hành vận hành để thu thập dữ liệu, cách phân tích và diễn giải kết quả một cách khoa học, cùng với những lưu ý quan trọng về bảo dưỡng định kỳ và an toàn bức xạ.

Hiểu rõ từng bước vận hành, từ việc chuẩn bị mẫu cẩn thận đến việc diễn giải phổ XRF một cách chính xác, sẽ giúp bạn tự tin đối mặt với mọi thách thức trong ứng dụng phân tích của mình. Máy Shimadzu EDX-LE, dưới sự điều khiển của bạn, sẽ trở thành công cụ đắc lực, mang lại những kết quả đáng tin cậy cho công việc nghiên cứu, kiểm tra chất lượng sản phẩm, đảm bảo tuân thủ các tiêu chuẩn nghiêm ngặt. XRFTECH luôn đồng hành cùng bạn, cung cấp các giải pháp toàn diện từ việc mua bán, sửa chữa, nâng cấp đến đào tạo vận hành máy XRF. Đừng ngần ngại liên hệ với chúng tôi nếu bạn cần bất kỳ sự hỗ trợ nào. Hãy để kiến thức này là nền tảng vững chắc cho sự thành công của bạn với công nghệ XRF.
