Sự cố sai lệch sau hiệu chuẩn máy XRF: Bài học kinh nghiệm xương máu

Trong quá trình vận hành thiết bị phân tích huỳnh quang tia X, việc thực hiện hiệu chuẩn máy XRF định kỳ là yêu cầu bắt buộc để đảm bảo độ chính xác. Tuy nhiên, một case study thực tế tại XRF Tech đã ghi nhận tình trạng sai lệch kết quả nghiêm trọng ngay sau khi quá trình hiệu chuẩn hoàn tất. Bài viết này sẽ đi sâu vào việc phân tích nguyên nhân, cơ chế dẫn đến sự cố và cách khắc phục triệt để, giúp người dùng nắm vững kiến thức kỹ thuật để tránh các rủi ro tương tự trong phòng thí nghiệm hoặc dây chuyền sản xuất của đơn vị mình.

Bản chất của quy trình hiệu chuẩn máy XRF tiêu chuẩn

Để hiểu rõ tại sao sai lệch lại xuất hiện, trước hết chúng ta cần làm rõ bản chất của hiệu chuẩn máy XRF. Hiệu chuẩn không đơn thuần là việc căn chỉnh lại con số trên phần mềm, mà là quá trình xác lập mối quan hệ giữa các giá trị đo được bởi thiết bị và giá trị thực tế của các mẫu chuẩn được quốc tế chứng nhận (CRM). Quá trình này đòi hỏi sự ổn định tuyệt đối về môi trường xung quanh như nhiệt độ, độ ẩm và áp suất không khí.

Tại XRF Tech, chúng tôi nhấn mạnh rằng việc lựa chọn bộ mẫu chuẩn phải phù hợp với dải đo và nền mẫu thực tế của khách hàng. Nếu bộ mẫu chuẩn có thành phần hóa học quá xa lạ so với mẫu thực tế, hàm toán học được xây dựng trong quá trình hiệu chuẩn sẽ không thể nội suy chính xác. Nhiều người dùng thường mắc sai lầm khi cho rằng chỉ cần chạy mẫu chuẩn là máy sẽ tự động thông minh hơn. Thực tế, nếu các thông số về điện áp (kV), cường độ dòng điện (uA) hay bộ lọc (filter) không được cấu hình chuẩn xác dựa trên đặc tính vật lý của từng nguyên tố, sai số tích lũy sẽ xuất hiện ngay sau khi thao tác hiệu chuẩn kết thúc.

Hơn nữa, một yếu tố quan trọng thường bị bỏ qua là tình trạng của ống tia X và đầu dò SDD. Sau thời gian dài sử dụng, các linh kiện này sẽ bị suy giảm hiệu suất. Việc hiệu chuẩn chỉ thực sự thành công khi thiết bị đã ở trạng thái ổn định nhiệt. Nếu quá trình này diễn ra vội vàng khi máy chưa đạt trạng thái cân bằng nhiệt, các giá trị offset sẽ bị sai lệch ngay từ bước đầu, dẫn đến hiện tượng kết quả đo trôi dần theo thời gian trong cùng một ca làm việc.

Phân tích nguyên nhân dẫn đến sai lệch sau hiệu chuẩn

Trong case study cụ thể mà chúng tôi ghi nhận, thiết bị sau khi được hiệu chuẩn bởi nhân viên chưa có đủ kinh nghiệm đã cho ra kết quả sai lệch đáng kể so với mẫu kiểm chứng độc lập. Nguyên nhân gốc rễ không nằm ở phần cứng mà xuất phát từ việc thiết lập ma trận chuẩn bị sai. Người thực hiện đã vô tình bỏ qua việc điều chỉnh thông số hấp thụ ngược của các nguyên tố nền trong mẫu. Trong phân tích XRF, hiện tượng hiệu ứng tăng cường và hấp thụ giữa các nguyên tố trong ma trận là điều không thể tránh khỏi.

Khi thiết lập lại đường chuẩn, nếu không phân tách được ảnh hưởng của nguyên tố nền, máy sẽ hiểu sai các tín hiệu huỳnh quang thu được. Đây là bài học về tầm quan trọng của việc kiểm tra dữ liệu đầu vào. Một nguyên nhân khác là do người vận hành sử dụng bộ chuẩn không còn nguyên vẹn, bề mặt bị oxy hóa hoặc nhiễm bẩn. Trong trường hợp này, dữ liệu đầu vào vốn dĩ đã bị nhiễu. Khi hệ thống thuật toán của máy XRF sử dụng các dữ liệu sai lệch này để xây dựng phương trình hồi quy, toàn bộ các kết quả đo lường sau đó chắc chắn sẽ nằm ngoài phạm vi cho phép (out of spec).

Ngoài ra, lỗi từ phần mềm quản lý dữ liệu cũng đóng vai trò không nhỏ. Việc không cập nhật đúng phiên bản firmware hoặc phần mềm chuyên dụng sau khi bảo trì phần cứng có thể tạo ra xung đột trong quá trình tính toán. Sự sai lệch này không xuất hiện ngay lập tức mà dần dần bộc lộ khi thiết bị thực hiện các phép đo phức tạp hơn, đòi hỏi sự phối hợp đồng bộ giữa các kênh phân tích. Đó là lý do tại sao tại XRF Tech, chúng tôi luôn ưu tiên quy trình kiểm tra chéo sau hiệu chuẩn thay vì tin tưởng tuyệt đối vào kết quả phần mềm ngay lần chạy đầu tiên.

Nhận diện dấu hiệu nhận biết kết quả đo bị sai lệch

Để không rơi vào cái bẫy của những số liệu sai lệch sau hiệu chuẩn, kỹ thuật viên cần trang bị kỹ năng nhận diện sớm. Dấu hiệu đầu tiên là sự không nhất quán giữa kết quả đo mẫu kiểm chứng (QC sample) và kết quả lý thuyết. Nếu mẫu QC luôn cho kết quả lệch về một phía (bias) một cách hệ thống, đó là cảnh báo đỏ cho thấy phương pháp hiệu chuẩn có vấn đề. Không nên giải quyết bằng cách thủ công chỉnh sửa kết quả, vì điều này sẽ làm trầm trọng thêm vấn đề kỹ thuật bên trong hệ thống.

Tiếp theo, hãy quan sát biểu đồ lặp lại. Nếu độ lệch chuẩn (RSD) giữa các lần đo lặp lại tăng đột biến, điều này cho thấy sự bất ổn trong hệ thống phát tia X hoặc bộ đếm xung. Một yếu tố khác là sự xuất hiện của các đỉnh nhiễu (noise) lạ trong phổ tia X. Khi hiệu chuẩn không đúng cách, các thông số về ngưỡng phân biệt năng lượng (energy discriminator) có thể bị cài đặt sai, khiến máy ghi nhận các photon từ các phản ứng tán xạ làm tín hiệu thật. Điều này đặc biệt nguy hiểm đối với các loại máy đo độ dày lớp phủ hoặc máy kiểm tra RoHS đòi hỏi độ chính xác ở mức ppm.

Chúng tôi luôn khuyên khách hàng tại XRF Tech rằng, cần xây dựng nhật ký vận hành chi tiết. Nếu thấy sự thay đổi bất thường về thời gian đo (dead time) dù cùng một loại mẫu, đó là dấu hiệu của việc bộ lọc hoặc collimator đang gặp vấn đề sau quá trình can thiệp kỹ thuật. Việc giám sát chỉ số xung đếm trên mỗi giây (cps) cũng là một phương pháp gián tiếp để kiểm tra xem hệ thống có đang làm việc trong dải đo tuyến tính hay không. Khi nắm bắt được các dấu hiệu này, người dùng hoàn toàn có thể chủ động dừng máy và thực hiện quy trình kiểm tra lại trước khi đưa ra các quyết định sản xuất sai lầm.

Quy trình xử lý sự cố và khắc phục chuyên sâu tại XRF Tech

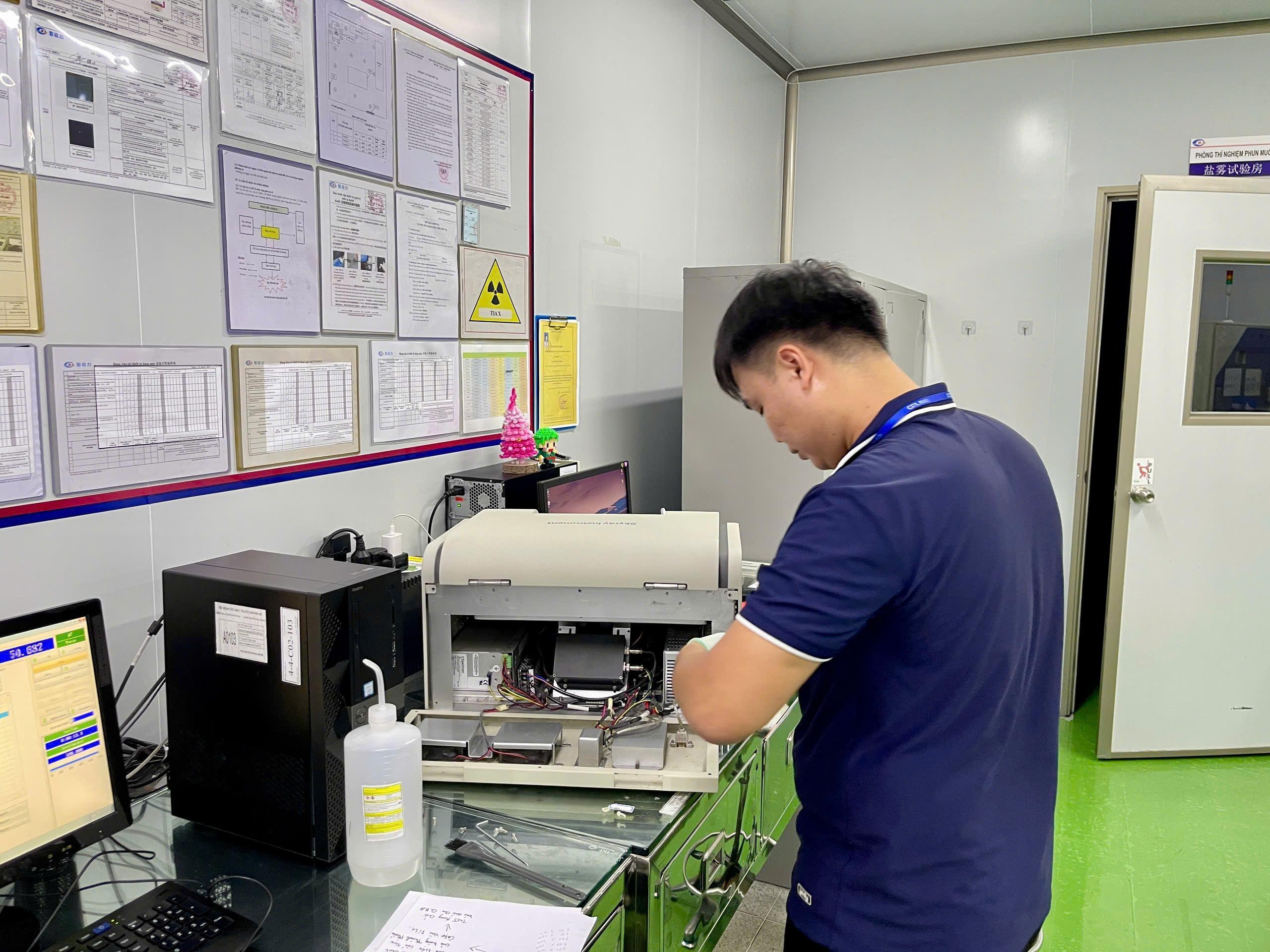

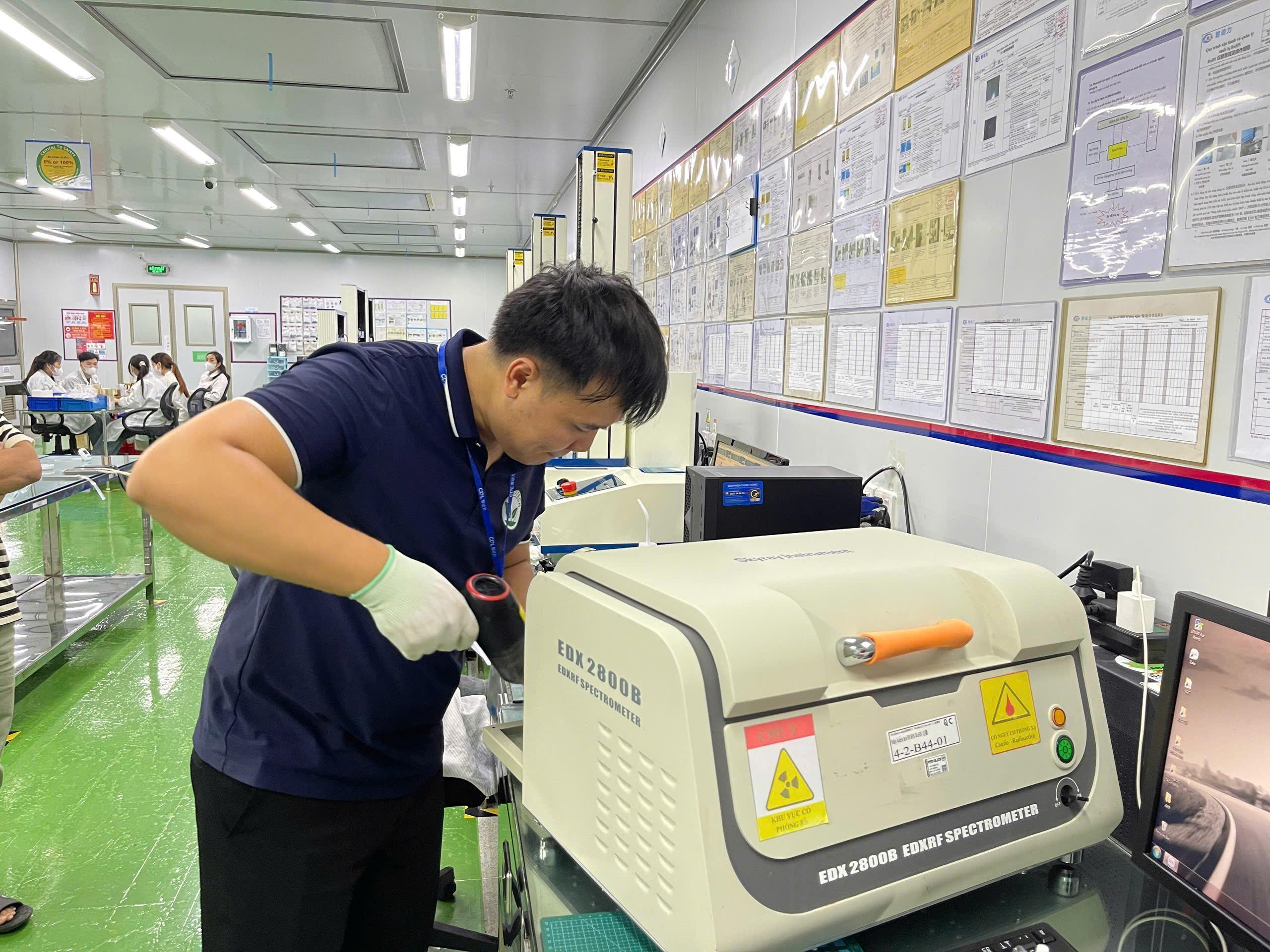

Khi phát hiện sai lệch sau hiệu chuẩn, việc đầu tiên cần làm là ngừng ngay các hoạt động phân tích sản phẩm. Tại XRF Tech, chúng tôi áp dụng quy trình kiểm tra ngược (back-tracking) để xác định điểm gãy trong quy trình hiệu chuẩn. Bước đầu tiên là kiểm tra lại toàn bộ file log của máy, phân tích phổ tia X để xem có sự dịch chuyển đỉnh (peak shift) hay không. Sự dịch chuyển đỉnh thường liên quan đến sự mất ổn định của nguồn cao áp hoặc bộ dò bị hỏng sau khi máy được khởi động lại sau quá trình bảo trì.

Sau khi xác định được lỗi, chúng tôi tiến hành tái thiết lập hệ thống từ cơ sở dữ liệu gốc (factory calibration). Việc phục hồi dữ liệu nhà máy giúp đưa thiết bị về trạng thái cân bằng cơ bản nhất, loại bỏ các biến số do thao tác lỗi gây ra. Sau đó, quy trình hiệu chuẩn lại được thực hiện với sự hỗ trợ của các mẫu chuẩn được kiểm định nghiêm ngặt. Đặc biệt, chúng tôi thực hiện hiệu chuẩn theo nhiều bước, từ kiểm tra độ tuyến tính đến kiểm tra độ nhạy cho từng nguyên tố mục tiêu.

Một phần quan trọng không thể thiếu là kiểm tra độ ổn định theo thời gian thực (long-term stability test). Máy sau khi hiệu chuẩn lại sẽ được cho chạy liên tục với các mẫu QC trong nhiều giờ. Chúng tôi theo dõi các giá trị đo và biểu diễn lên biểu đồ kiểm soát quy trình (control chart). Chỉ khi giá trị đo nằm trong ngưỡng kiểm soát 3-sigma, thiết bị mới được xác nhận là hoàn tất quy trình xử lý sự cố. Đây không chỉ là công việc sửa chữa, mà là sự đảm bảo về uy tín chất lượng đối với công tác đo lường chính xác mà khách hàng đã gửi gắm.

Chiến lược phòng ngừa sai lệch hiệu chuẩn trong tương lai

Để tránh lặp lại các case study tương tự, việc xây dựng kế hoạch bảo trì phòng ngừa là yếu tố then chốt. Đừng chờ đến khi máy gặp lỗi mới thực hiện hiệu chuẩn. Hãy thiết lập một lịch trình hiệu chuẩn máy XRF định kỳ theo khuyến cáo của nhà sản xuất, đồng thời kết hợp với các đợt kiểm tra nhanh (check-up) hàng tuần. Việc sử dụng các mẫu chuẩn phụ (check sample) hàng ngày trước khi làm việc là phương pháp đơn giản nhưng cực kỳ hiệu quả để phát hiện sớm sai lệch trước khi nó ảnh hưởng đến lô hàng thực tế.

Người vận hành cần được đào tạo chuyên sâu về lý thuyết tia X và kỹ năng xử lý dữ liệu phổ. Hiểu rõ tại sao máy đo ra con số đó sẽ giúp họ đưa ra những quyết định điều chỉnh hợp lý thay vì thao tác một cách máy móc theo hướng dẫn trên màn hình. Tại XRF Tech, chúng tôi cung cấp các khóa đào tạo chuyển giao công nghệ, nơi tập trung vào việc xử lý các tình huống thực tế và cách đọc phổ tia X để phát hiện lỗi từ sớm.

Ngoài ra, môi trường lắp đặt máy cần được chú trọng. Sự thay đổi đột ngột của nhiệt độ phòng hay nhiễu điện từ từ các thiết bị xung quanh có thể làm cho hệ thống đo lường trở nên nhạy cảm hơn. Hãy trang bị bộ lưu điện UPS công suất lớn và hệ thống điều hòa không khí ổn định cho khu vực đặt máy. Cuối cùng, việc hợp tác với các đơn vị dịch vụ kỹ thuật chuyên nghiệp như XRF Tech sẽ giúp quý khách hàng luôn có một đội ngũ hỗ trợ kịp thời, sẵn sàng xử lý các tình huống khó khăn nhất, giúp tối ưu hóa tuổi thọ thiết bị và độ chính xác của mọi phép đo trong dài hạn.

Việc phát hiện sai lệch sau hiệu chuẩn máy XRF là một thách thức không nhỏ, nhưng thông qua case study này, chúng ta thấy rõ tầm quan trọng của việc hiểu sâu bản chất kỹ thuật cũng như duy trì quy trình kiểm tra nghiêm ngặt. Những sai số trong kết quả đo không chỉ làm gián đoạn dây chuyền sản xuất mà còn ảnh hưởng trực tiếp đến uy tín của doanh nghiệp trong việc kiểm soát chất lượng. Hiệu chuẩn không phải là một thủ tục hình thức mà là trái tim của sự chính xác trong phân tích huỳnh quang tia X. Tại XRF Tech, chúng tôi luôn khuyến khích quý khách hàng duy trì sự chủ động bằng cách thường xuyên theo dõi dữ liệu phổ, bảo trì hệ thống định kỳ và đào tạo kỹ năng cho đội ngũ vận hành. Việc nắm vững các dấu hiệu cảnh báo sớm, kết hợp với dịch vụ hỗ trợ chuyên nghiệp từ đội ngũ chuyên gia, sẽ giúp quý khách hàng bảo vệ được khoản đầu tư vào thiết bị và đảm bảo các kết quả phân tích luôn đạt tiêu chuẩn cao nhất. Hãy để XRF Tech đồng hành cùng bạn trong việc quản lý và tối ưu hóa hiệu suất thiết bị XRF, đảm bảo mọi phép đo của bạn đều trở thành bằng chứng thép cho chất lượng sản phẩm.
