Tối ưu đo lớp phủ XRF: Chọn chuẩn, matrix, thời gian đo hiệu quả

Việc lập trình đo lớp phủ trên máy XRF là một nghệ thuật và khoa học đòi hỏi sự hiểu biết sâu sắc về công nghệ. Một chương trình đo được cài đặt chuẩn xác sẽ mang lại dữ liệu đáng tin cậy, quyết định chất lượng sản phẩm và hiệu quả sản xuất. Bài viết này từ XRF Tech sẽ đi sâu vào ba yếu tố then chốt: lựa chọn vật liệu chuẩn (standard) phù hợp, cách nhận diện và xử lý ảnh hưởng của matrix (chất nền), và tối ưu hóa thời gian đo để đạt được sự cân bằng hoàn hảo giữa tốc độ và độ chính xác. Chúng tôi sẽ cung cấp kiến thức toàn diện giúp bạn vận hành máy đo độ dày lớp phủ XRF của mình một cách tối ưu nhất.

Nền tảng quan trọng của máy đo độ dày lớp phủ XRF trong sản xuất hiện đại

Trong bối cảnh công nghiệp 4.0, sự chính xác và hiệu quả là hai yếu tố cốt lõi quyết định năng lực cạnh tranh của mọi doanh nghiệp. Đặc biệt, trong các ngành sản xuất yêu cầu độ tinh xảo cao như điện tử, hàng không, ô tô, trang sức hay linh kiện bán dẫn, việc kiểm soát độ dày lớp phủ bề mặt là vô cùng quan trọng. Đây không chỉ là vấn đề về thẩm mỹ mà còn ảnh hưởng trực tiếp đến hiệu suất, độ bền và tuổi thọ của sản phẩm. Chính vì lẽ đó, máy đo độ dày lớp phủ XRF (Huỳnh quang tia X) đã trở thành một công cụ không thể thiếu, được ví như “con mắt thần” giúp các nhà sản xuất đảm bảo chất lượng và tuân thủ các tiêu chuẩn nghiêm ngặt nhất.

Vậy điều gì làm cho máy đo độ dày lớp phủ XRF trở nên ưu việt và được tin dùng rộng rãi đến vậy? Đó chính là khả năng đo không phá hủy, tốc độ nhanh chóng và độ chính xác vượt trội khi phân tích thành phần và độ dày của các lớp phủ kim loại, hợp kim, hoặc các vật liệu khác trên nhiều loại chất nền khác nhau. Nguyên lý hoạt động dựa trên việc kích thích các nguyên tử trong mẫu bằng tia X, khiến chúng phát ra tia X thứ cấp (huỳnh quang tia X) có bước sóng đặc trưng cho từng nguyên tố. Cường độ của tia X huỳnh quang này tỷ lệ thuận với lượng nguyên tố có trong mẫu hoặc độ dày của lớp phủ, cho phép máy XRF định lượng chính xác các thông số cần thiết.

Tại XRF Tech, chúng tôi hiểu rằng một máy đo độ dày lớp phủ XRF không chỉ là một thiết bị phần cứng, mà là một giải pháp toàn diện bao gồm cả phần mềm, chương trình đo, và quy trình vận hành. Để khai thác tối đa tiềm năng của thiết bị, việc xây dựng một chương trình đo lớp phủ chuẩn xác là bước đi đầu tiên và quan trọng nhất. Một chương trình đo được lập trình đúng cách không chỉ đảm bảo độ chính xác của kết quả mà còn tối ưu hóa thời gian đo, giảm thiểu sai số và tăng cường hiệu suất làm việc. Ngược lại, một chương trình cài đặt sai lệch có thể dẫn đến kết quả không đáng tin cậy, gây lãng phí vật liệu, thời gian và thậm chí làm hỏng danh tiếng của sản phẩm.

Các ứng dụng của máy đo độ dày lớp phủ XRF là vô cùng đa dạng. Trong ngành điện tử, nó được dùng để kiểm tra độ dày lớp mạ vàng, niken, thiếc trên các bo mạch PCB, chân linh kiện để đảm bảo khả năng dẫn điện và chống ăn mòn. Trong ngành trang sức, thiết bị này giúp xác định hàm lượng kim loại quý và độ dày lớp mạ một cách nhanh chóng, không làm hỏng mẫu vật. Ngành ô tô sử dụng XRF để đo độ dày lớp phủ chống ăn mòn, sơn tĩnh điện, đảm bảo độ bền cho các chi tiết kim loại. Ngay cả trong ngành hàng không vũ trụ, nơi yêu cầu độ chính xác tuyệt đối, máy XRF cũng đóng vai trò quan trọng trong việc kiểm soát các lớp phủ bảo vệ trên các chi tiết máy bay.

Tuy nhiên, để đạt được những kết quả tối ưu này, người vận hành cần nắm vững các nguyên tắc cơ bản và nâng cao trong việc thiết lập chương trình đo. Ba yếu tố chính chúng ta sẽ đi sâu vào trong bài viết này – lựa chọn vật liệu chuẩn, hiểu biết về matrix, và tối ưu hóa thời gian đo – chính là nền tảng cốt yếu cho mọi chương trình đo thành công. XRF Tech luôn sẵn lòng đồng hành cùng quý khách hàng không chỉ trong việc cung cấp các máy đo độ dày lớp phủ XRF hàng đầu mà còn qua các dịch vụ tư vấn, đào tạo và hướng dẫn bảo trì máy XRF chuyên sâu, đảm bảo thiết bị của bạn luôn hoạt động với hiệu suất cao nhất.

Chúng tôi tin rằng, với sự hỗ trợ từ các chuyên gia của XRF Tech và việc áp dụng đúng các kiến thức được chia sẻ, bất kỳ ai cũng có thể trở thành chuyên gia trong việc vận hành và tối ưu hóa máy XRF của mình, từ đó nâng cao chất lượng sản phẩm và tối đa hóa lợi nhuận kinh doanh. Hãy cùng khám phá sâu hơn từng yếu tố để làm chủ công nghệ XRF và đạt được độ chính xác tuyệt đối trong mọi phép đo lớp phủ.

Lựa chọn vật liệu chuẩn (standard) – Chìa khóa cho độ chính xác tuyệt đối

Trong thế giới đo lường chính xác, vật liệu chuẩn (standard) không chỉ là một công cụ mà còn là nền tảng của mọi kết quả đáng tin cậy. Đối với máy đo độ dày lớp phủ XRF, việc lựa chọn và sử dụng vật liệu chuẩn đúng cách là yếu tố quyết định đến độ chính xác và độ lặp lại của các phép đo. Một chuẩn không phù hợp có thể dẫn đến sai số nghiêm trọng, gây ảnh hưởng đến chất lượng sản phẩm và uy tín của doanh nghiệp.

Vậy vật liệu chuẩn là gì và tại sao nó lại quan trọng đến vậy? Vật liệu chuẩn, hay còn gọi là mẫu chuẩn hoặc vật liệu tham chiếu chuẩn (CRM – Certified Reference Material), là những mẫu vật có thành phần và/hoặc độ dày lớp phủ đã được xác định chính xác bằng các phương pháp đo lường có độ tin cậy cao, thường được chứng nhận bởi các tổ chức quốc tế hoặc phòng thí nghiệm được công nhận. Máy XRF sử dụng các mẫu chuẩn này để xây dựng đường cong hiệu chuẩn (calibration curve), qua đó chuyển đổi cường độ tín hiệu tia X huỳnh quang thu được từ mẫu đo thành giá trị độ dày hoặc nồng độ. Nếu đường cong hiệu chuẩn được xây dựng trên dữ liệu không chính xác từ các mẫu chuẩn, mọi phép đo sau đó đều sẽ bị sai lệch.

Khi lựa chọn vật liệu chuẩn cho máy đo độ dày lớp phủ XRF, có một số yếu tố cốt lõi cần được xem xét kỹ lưỡng:

1. Thành phần và loại vật liệu: Chuẩn phải có thành phần hóa học và cấu trúc vật liệu giống hoặc tương tự nhất với lớp phủ và chất nền của mẫu thực tế mà bạn muốn đo. Ví dụ, nếu bạn đo lớp mạ Niken trên đồng, bạn cần chuẩn Niken trên đồng. Sử dụng chuẩn vàng trên bạc để đo niken trên đồng là hoàn toàn sai lầm.

2. Phạm vi độ dày: Các mẫu chuẩn cần bao phủ toàn bộ phạm vi độ dày mà bạn dự kiến sẽ đo. Một đường cong hiệu chuẩn chỉ chính xác trong khoảng giá trị mà nó được xây dựng. Nếu bạn cần đo lớp mạ từ 0.5 đến 10 micromet, bạn nên có các mẫu chuẩn với độ dày trải đều trong khoảng này (ví dụ: 0.5, 1, 2, 5, 10 micromet). Điều này đảm bảo rằng phép nội suy của máy sẽ chính xác.

3. Độ chính xác và chứng nhận: Ưu tiên sử dụng các mẫu chuẩn đã được chứng nhận (Certified Reference Materials – CRMs) từ các nhà cung cấp uy tín, có giấy chứng nhận đi kèm. Giấy chứng nhận sẽ cung cấp thông tin về giá trị chính xác của độ dày/thành phần, độ không đảm bảo đo (uncertainty) và phương pháp xác định. Điều này đảm bảo tính truy xuất nguồn gốc (traceability) của phép đo.

4. Loại lớp phủ: Đối với các hệ lớp phủ đơn, lớp phủ kép hoặc đa lớp, cần có các mẫu chuẩn tương ứng. Ví dụ, nếu bạn đo lớp vàng trên niken trên đồng, bạn cần các mẫu chuẩn đa lớp phản ánh cấu trúc này để máy đo độ dày lớp phủ XRF của bạn có thể phân tích chính xác từng lớp.

5. Hình dạng và kích thước: Mặc dù ít quan trọng hơn các yếu tố trên, nhưng kích thước và hình dạng của chuẩn cũng nên phù hợp với kích thước điểm đo và khả năng đặt mẫu của máy. Điều này giúp đảm bảo vị trí đặt chuẩn nhất quán và tín hiệu ổn định.

Hậu quả của việc sử dụng chuẩn không phù hợp:
Sử dụng chuẩn sai có thể dẫn đến:

Sai số hệ thống: Kết quả đo luôn cao hơn hoặc thấp hơn giá trị thực.
Giảm độ nhạy: Khả năng phát hiện sự thay đổi nhỏ về độ dày bị hạn chế.
Kết quả không thể tái lập: Các phép đo lặp lại trên cùng một mẫu cho kết quả khác nhau.
Mất uy tín: Sản phẩm sản xuất ra không đạt chất lượng, gây thiệt hại về kinh tế và danh tiếng.

Cách quản lý và bảo quản vật liệu chuẩn:
Các vật liệu chuẩn cần được bảo quản cẩn thận để duy trì độ chính xác của chúng. Tránh để chuẩn bị trầy xước, dính bẩn, oxy hóa hoặc tiếp xúc với hóa chất. Luôn xử lý chuẩn bằng găng tay sạch và bảo quản trong hộp đựng chuyên dụng. Định kỳ kiểm tra và thay thế chuẩn nếu có dấu hiệu hư hỏng hoặc hết hạn sử dụng. Việc này cũng là một phần quan trọng của hướng dẫn bảo trì máy XRF và các phụ kiện đi kèm.

Tại XRF Tech, chúng tôi không chỉ cung cấp các máy đo độ dày lớp phủ XRF tiên tiến mà còn tư vấn và cung cấp các bộ mẫu chuẩn chất lượng cao, được chứng nhận bởi các tổ chức uy tín. Đội ngũ chuyên gia của chúng tôi sẽ hướng dẫn bạn chi tiết về cách lựa chọn, sử dụng và bảo quản chuẩn để đảm bảo máy XRF của bạn luôn hoạt động với độ chính xác tối đa, mang lại những kết quả đo đáng tin cậy nhất cho quá trình sản xuất của bạn. Việc đầu tư vào các chuẩn phù hợp chính là đầu tư vào chất lượng và sự tin cậy của sản phẩm cuối cùng.

Hiểu rõ ảnh hưởng của matrix (chất nền) và cách xử lý

Trong đo lường độ dày lớp phủ bằng XRF, một trong những yếu tố phức tạp nhưng vô cùng quan trọng mà người vận hành cần phải nắm vững là ảnh hưởng của matrix, hay còn gọi là chất nền. Matrix không chỉ đơn thuần là vật liệu bên dưới lớp phủ, mà là tổng thể các yếu tố về thành phần hóa học, độ dày và hình dạng của tất cả các lớp vật liệu không phải là lớp phủ mục tiêu, bao gồm cả lớp nền chính và các lớp trung gian (nếu có). Sự hiểu biết sâu sắc về matrix và cách nó tương tác với tia X là chìa khóa để thiết lập một chương trình đo chính xác và tránh những sai số đáng kể.

Matrix ảnh hưởng đến phép đo XRF như thế nào?
Khi tia X sơ cấp từ ống phát chiếu vào mẫu, chúng không chỉ tương tác với lớp phủ mà còn xuyên qua lớp phủ để tương tác với chất nền và các lớp bên dưới. Tia X huỳnh quang phát ra từ lớp phủ sau đó cũng phải đi qua lớp phủ đó và các lớp khác trước khi đến detector. Trong quá trình này, các hiện tượng sau đây sẽ xảy ra:

Hấp thụ (Absorption): Các nguyên tố trong matrix có thể hấp thụ một phần năng lượng của tia X huỳnh quang phát ra từ lớp phủ. Mức độ hấp thụ phụ thuộc vào thành phần nguyên tố và độ dày của matrix. Ví dụ, nếu lớp phủ là vàng và chất nền là đồng, đồng sẽ hấp thụ một phần tia X của vàng, làm giảm cường độ tín hiệu vàng đến detector, dẫn đến kết quả độ dày vàng bị thấp hơn giá trị thực nếu không được hiệu chỉnh.
Tăng cường (Enhancement/Secondary Fluorescence): Ngược lại với hấp thụ, trong một số trường hợp, tia X huỳnh quang từ các nguyên tố trong matrix có thể có đủ năng lượng để kích thích các nguyên tố trong lớp phủ phát ra tia X huỳnh quang bổ sung. Điều này làm tăng cường độ tín hiệu của lớp phủ, dẫn đến kết quả độ dày bị cao hơn giá trị thực. Ví dụ, nếu chất nền chứa nguyên tố nặng phát ra tia X mạnh, chúng có thể kích thích lớp phủ nhẹ hơn.
Ảnh hưởng của độ dày chất nền: Với các chất nền mỏng (ví dụ: dưới 100 micromet đối với một số vật liệu), tia X sơ cấp có thể xuyên qua chất nền và tương tác với môi trường bên dưới (không khí, giá đỡ mẫu). Điều này có thể làm thay đổi phổ nền và cường độ tín hiệu tổng thể. Do đó, cần đảm bảo chất nền đủ dày hoặc được hỗ trợ bởi vật liệu có thành phần không ảnh hưởng đến phép đo.

Các chiến lược xử lý ảnh hưởng của matrix trong máy đo độ dày lớp phủ XRF:
Để khắc phục những ảnh hưởng này và đảm bảo độ chính xác của máy đo độ dày lớp phủ XRF, các nhà khoa học và kỹ sư đã phát triển nhiều phương pháp khác nhau:

1. Đối sánh Matrix (Matrix Matching): Đây là phương pháp hiệu quả nhất. Nó đòi hỏi sử dụng các mẫu chuẩn có chất nền (matrix) giống hệt hoặc cực kỳ gần giống với chất nền của mẫu thật. Khi cả chuẩn và mẫu đo đều có cùng chất nền, các hiệu ứng hấp thụ và tăng cường sẽ được cân bằng, giảm thiểu sai số. Ví dụ, nếu đo mạ Niken trên đồng, các mẫu chuẩn cũng phải là Niken trên đồng.

2. Phương pháp Tham số cơ bản (Fundamental Parameters – FP): Đây là một kỹ thuật toán học tiên tiến. Thay vì chỉ dựa vào đường cong hiệu chuẩn từ mẫu chuẩn, phương pháp FP sử dụng các hằng số vật lý đã biết của các nguyên tố (như hệ số hấp thụ, hiệu suất huỳnh quang) và các thông số của máy XRF (công suất ống, góc hình học) để mô phỏng tương tác tia X. Phương pháp này có thể hiệu chỉnh ảnh hưởng của matrix một cách linh hoạt hơn, đặc biệt hữu ích khi không có sẵn các mẫu chuẩn đối sánh matrix hoàn hảo. Nó cho phép người dùng nhập thông tin về thành phần chất nền và các lớp phủ khác, và phần mềm sẽ tự động tính toán hiệu chỉnh.

3. Hiệu chuẩn đa biến (Multivariate Calibration): Đối với các hệ thống phức tạp hơn với nhiều lớp hoặc matrix có thành phần biến đổi, các thuật toán thống kê đa biến có thể được sử dụng để xây dựng mô hình hiệu chuẩn. Phương pháp này thường yêu cầu một bộ mẫu chuẩn lớn hơn và phức tạp hơn.

4. Xác định rõ ràng thông số Matrix trong phần mềm: Hầu hết các máy đo độ dày lớp phủ XRF hiện đại của XRF Tech đều có phần mềm cho phép người dùng định nghĩa rõ ràng thành phần và độ dày của chất nền (matrix) khi thiết lập chương trình đo. Việc cung cấp thông tin chính xác về chất nền (ví dụ: “Đồng nguyên chất”, “Thép không gỉ 304”, “Nhựa ABS”) sẽ giúp phần mềm áp dụng các thuật toán hiệu chỉnh phù hợp. Nếu matrix không đồng nhất hoặc có thành phần biến đổi, điều này cần được cân nhắc kỹ lưỡng khi lựa chọn phương pháp hiệu chuẩn.

Những lưu ý khi xử lý matrix:

Độ dày của lớp phủ: Ảnh hưởng của matrix thường rõ rệt hơn đối với các lớp phủ mỏng vì tia X dễ dàng xuyên qua chúng và tương tác với chất nền. Đối với lớp phủ rất dày, tia X từ chất nền có thể không đến được detector.
Độ dày của chất nền: Đảm bảo rằng chất nền đủ dày để tia X không xuyên qua và tương tác với môi trường bên dưới. Nếu chất nền quá mỏng, cần đặt một vật liệu hỗ trợ có thành phần không gây nhiễu dưới mẫu.
Kiểm tra thường xuyên: Định kỳ kiểm tra độ chính xác của chương trình đo bằng các mẫu đã biết, đặc biệt là khi có sự thay đổi về nhà cung cấp vật liệu hoặc quy trình sản xuất có thể ảnh hưởng đến thành phần của chất nền. Đây cũng là một phần quan trọng của hướng dẫn bảo trì máy XRF.

Việc hiểu và kiểm soát ảnh hưởng của matrix là một kỹ năng cần thiết để sử dụng hiệu quả máy đo độ dày lớp phủ XRF. XRF Tech luôn sẵn sàng cung cấp các giải pháp máy XRF tiên tiến, cùng với sự hỗ trợ kỹ thuật chuyên sâu và các khóa đào tạo chuyên nghiệp để giúp khách hàng của chúng tôi nắm vững các khía cạnh phức tạp này. Chúng tôi đảm bảo rằng bạn sẽ có được những công cụ và kiến thức cần thiết để đạt được kết quả đo lường chính xác và đáng tin cậy nhất trong mọi ứng dụng.

Tối ưu hóa thời gian đo lớp phủ – Cân bằng giữa tốc độ và độ tin cậy

Trong quá trình đo độ dày lớp phủ bằng máy XRF, thời gian đo là một thông số cực kỳ quan trọng, có ảnh hưởng trực tiếp đến cả độ chính xác của kết quả và năng suất của quy trình sản xuất. Việc tối ưu hóa thời gian đo đòi hỏi một sự cân bằng tinh tế giữa mong muốn có được kết quả nhanh chóng và yêu cầu về độ tin cậy, độ chính xác của dữ liệu. Một thời gian đo quá ngắn có thể dẫn đến sai số thống kê cao, trong khi thời gian đo quá dài lại gây lãng phí thời gian và nguồn lực.

Mối quan hệ giữa thời gian đo và độ chính xác:
Trong phân tích XRF, tín hiệu được thu thập dưới dạng các hạt photon tia X trong một khoảng thời gian nhất định. Quá trình này về bản chất là ngẫu nhiên và tuân theo phân bố Poisson. Điều này có nghĩa là, số lượng photon được đếm càng nhiều (tức là thời gian đo càng dài hoặc cường độ tín hiệu càng mạnh), thì độ lệch chuẩn thống kê tương đối (relative standard deviation – RSD) của phép đo càng nhỏ. Nói cách khác, tăng thời gian đo sẽ làm giảm nhiễu thống kê và cải thiện độ chính xác (precision) của kết quả. Công thức cơ bản cho thấy sai số thống kê tỉ lệ nghịch với căn bậc hai của tổng số đếm (sqrt(N)). Do đó, để giảm sai số xuống một nửa, bạn cần tăng thời gian đo lên gấp bốn lần.

Các yếu tố ảnh hưởng đến việc chọn thời gian đo tối ưu:

Độ dày lớp phủ: Đối với các lớp phủ rất mỏng (ví dụ: dưới 0.1 micromet), cường độ tín hiệu huỳnh quang thường yếu, đòi hỏi thời gian đo dài hơn để thu thập đủ số lượng photon, nhằm giảm nhiễu thống kê và cải thiện độ chính xác. Ngược lại, lớp phủ dày hơn thường tạo ra tín hiệu mạnh hơn, cho phép thời gian đo ngắn hơn mà vẫn đạt được độ chính xác mong muốn.
Thành phần lớp phủ và chất nền: Các nguyên tố khác nhau có hiệu suất huỳnh quang khác nhau. Nguyên tố nặng hơn hoặc có số nguyên tử Z cao hơn thường tạo ra tín hiệu mạnh hơn so với nguyên tố nhẹ. Ngoài ra, sự hấp thụ bởi matrix (chất nền) cũng ảnh hưởng đến cường độ tín hiệu, đòi hỏi điều chỉnh thời gian đo phù hợp.
Yêu cầu về độ chính xác: Mức độ chính xác mà ứng dụng của bạn yêu cầu là yếu tố hàng đầu. Nếu bạn đang kiểm tra chất lượng cho một sản phẩm có dung sai chặt chẽ, bạn có thể cần một thời gian đo dài hơn để đạt được độ chính xác cao. Ngược lại, cho các phép kiểm tra nhanh hoặc sàng lọc ban đầu, thời gian đo ngắn hơn có thể chấp nhận được.
Tốc độ throughput (sản lượng) của dây chuyền: Trong môi trường sản xuất hàng loạt, thời gian đo trực tiếp ảnh hưởng đến số lượng mẫu có thể được kiểm tra trong một đơn vị thời gian. Do đó, cần tìm một điểm cân bằng giữa độ chính xác và tốc độ để không làm chậm quy trình sản xuất.
Cấu hình máy XRF: Công suất ống phát tia X, loại detector (SDD, Si-PIN), kích thước cửa sổ collimator (aperture), và các cài đặt điện áp/dòng điện của máy đo độ dày lớp phủ XRF đều ảnh hưởng đến cường độ tín hiệu thu được. Máy có công suất cao hơn và detector nhạy hơn có thể đạt được cùng độ chính xác với thời gian đo ngắn hơn.
Mức độ nhiễu nền: Nếu phổ tia X có nền nhiễu cao, cần thời gian đo dài hơn để phân biệt tín hiệu của lớp phủ với nhiễu nền.

Kỹ thuật tối ưu hóa thời gian đo trong chương trình XRF:

Bắt đầu từ một cài đặt cơ bản: Hầu hết các máy XRF đều có các cài đặt thời gian đo mặc định cho các ứng dụng phổ biến. Hãy bắt đầu từ đó và điều chỉnh.
Thực hiện các phép thử nghiệm: Sử dụng một mẫu chuẩn hoặc một mẫu sản xuất đã biết để chạy nhiều phép đo với các khoảng thời gian khác nhau (ví dụ: 10s, 30s, 60s, 90s). Ghi lại độ lệch chuẩn (standard deviation – SD) của kết quả ở mỗi khoảng thời gian. Bạn sẽ thấy rằng SD giảm dần khi thời gian tăng, nhưng tốc độ giảm sẽ chậm lại sau một điểm nhất định. Điểm mà tốc độ giảm SD bắt đầu chậm lại đáng kể chính là điểm tối ưu để cân bằng giữa độ chính xác và thời gian.
Sử dụng nhiều lần đo trung bình: Thay vì một lần đo dài, đôi khi việc thực hiện nhiều lần đo ngắn trên cùng một vị trí (ví dụ: 3 lần đo mỗi lần 20 giây thay vì 1 lần đo 60 giây) và lấy giá trị trung bình có thể giúp giảm thiểu ảnh hưởng của các yếu tố ngẫu nhiên và cải thiện độ tin cậy.
Phần mềm hỗ trợ: Nhiều phần mềm máy đo độ dày lớp phủ XRF hiện đại có chức năng mô phỏng hoặc gợi ý thời gian đo dựa trên độ chính xác mong muốn hoặc loại mẫu. Hãy tận dụng các tính năng này.
Lựa chọn khẩu độ (aperture) phù hợp: Sử dụng khẩu độ lớn hơn có thể thu thập nhiều tín hiệu hơn, đôi khi cho phép giảm thời gian đo, nhưng đồng thời cũng làm tăng diện tích đo. Chọn khẩu độ phù hợp với kích thước và đặc điểm của mẫu.

Liên hệ với hướng dẫn bảo trì máy XRF:
Một máy XRF được bảo trì tốt sẽ có hiệu suất ổn định và tạo ra tín hiệu mạnh hơn, từ đó có thể đạt được độ chính xác mong muốn với thời gian đo ngắn hơn. Ngược lại, một máy XRF không được bảo trì định kỳ có thể gặp phải các vấn đề như suy giảm công suất ống phát, detector kém nhạy, hoặc nhiễu điện tử tăng cao, dẫn đến việc phải kéo dài thời gian đo để bù đắp, hoặc thậm chí là không đạt được độ chính xác yêu cầu. Do đó, tuân thủ các hướng dẫn bảo trì máy XRF của XRF Tech là yếu tố then chốt để đảm bảo hiệu quả tối ưu của các chương trình đo đã được thiết lập. XRF Tech cung cấp dịch vụ bảo trì chuyên nghiệp, đảm bảo máy đo độ dày lớp phủ XRF của bạn luôn hoạt động ở trạng thái tốt nhất, hỗ trợ bạn tối ưu hóa thời gian đo và đạt được kết quả đáng tin cậy.

Xây dựng và quản lý chương trình đo XRF hiệu quả & vai trò của bảo trì định kỳ

Sau khi đã nắm vững các nguyên tắc về lựa chọn vật liệu chuẩn, hiểu rõ ảnh hưởng của matrix và tối ưu hóa thời gian đo, bước tiếp theo là tổng hợp tất cả kiến thức này để xây dựng một chương trình đo lớp phủ trên máy XRF hiệu quả. Một chương trình đo được thiết lập tốt không chỉ đơn thuần là tập hợp các cài đặt, mà là một quy trình được suy tính kỹ lưỡng, đảm bảo tính chính xác, nhất quán và đáng tin cậy cho mọi phép đo. Đồng thời, việc quản lý và bảo trì định kỳ chương trình đo và cả thiết bị là yếu tố sống còn để duy trì hiệu suất lâu dài.

Các bước xây dựng một chương trình đo lớp phủ trên máy đo độ dày lớp phủ XRF:

1. Xác định rõ yêu cầu đo:
Trước hết, cần xác định rõ ràng mục tiêu của phép đo: Bạn muốn đo lớp phủ nào (ví dụ: Vàng, Niken, Thiếc)? Trên chất nền gì (ví dụ: Đồng, Thép, Nhựa)? Phạm vi độ dày dự kiến là bao nhiêu? Độ chính xác yêu cầu là gì? Số lượng mẫu và tần suất đo như thế nào? Việc này sẽ giúp định hình các bước tiếp theo.
2. Chuẩn bị vật liệu chuẩn phù hợp:
Dựa trên yêu cầu đo, lựa chọn bộ vật liệu chuẩn phù hợp về thành phần, độ dày và chất nền (matrix matching) như đã thảo luận ở Chương 2. Đảm bảo các chuẩn đã được chứng nhận và có độ tin cậy cao. Chuẩn cần bao phủ dải độ dày bạn quan tâm.
3. Xác định thông số kỹ thuật của máy:
Trong phần mềm của máy XRF, thiết lập các thông số cơ bản như: kích thước khẩu độ (aperture) phù hợp với kích thước mẫu và diện tích đo mong muốn; chọn điện áp (kV) và dòng điện (µA) của ống phát tia X sao cho phù hợp với các nguyên tố cần phân tích (thường cao hơn cho nguyên tố nặng, thấp hơn cho nguyên tố nhẹ để tối ưu tín hiệu và giảm nhiễu); chọn bộ lọc (filter) nếu cần để loại bỏ nhiễu hoặc tăng cường tín hiệu.
4. Thiết lập phương pháp hiệu chuẩn (Calibration Method):
Lựa chọn phương pháp hiệu chuẩn: đường cong thực nghiệm (empirical calibration) sử dụng các mẫu chuẩn đã biết, hoặc phương pháp tham số cơ bản (Fundamental Parameters – FP) nếu bạn có thông tin chính xác về thành phần chất nền và các lớp khác. Đối với đo độ dày lớp phủ, thường sử dụng phương pháp thực nghiệm dựa trên đường cong cường độ/độ dày từ các mẫu chuẩn.
5. Nhập thông tin các lớp và chất nền:
Trong phần mềm, định nghĩa các lớp phủ cần đo (ví dụ: Au, Ni) và chất nền (ví dụ: Cu). Cung cấp thành phần nguyên tố chính xác cho từng lớp và chất nền. Nếu là hệ đa lớp, hãy nhập theo thứ tự lớp phủ từ trên xuống dưới. Thông tin về chất nền (matrix) cần được cung cấp càng chính xác càng tốt để thuật toán hiệu chỉnh có thể hoạt động hiệu quả.
6. Tạo đường cong hiệu chuẩn:
Đặt từng mẫu chuẩn vào máy và tiến hành đo. Với mỗi mẫu chuẩn, phần mềm sẽ thu thập dữ liệu cường độ tia X huỳnh quang tương ứng với độ dày đã biết của chuẩn. Từ đó, hệ thống sẽ xây dựng đường cong hiệu chuẩn, thể hiện mối quan hệ giữa cường độ tín hiệu và độ dày. Đảm bảo rằng các điểm trên đường cong phân bố đều và đường cong có tính tuyến tính tốt (hoặc phi tuyến tính được hiệu chỉnh chính xác).
7. Tối ưu hóa thời gian đo:
Dựa trên các phân tích ở Chương 4, thiết lập thời gian đo cho từng lớp hoặc cho toàn bộ phép đo. Bắt đầu với một thời gian tương đối và điều chỉnh dựa trên yêu cầu về độ chính xác và tốc độ sản xuất. Kiểm tra độ lặp lại của kết quả với thời gian đo đã chọn.
8. Lưu và đặt tên chương trình:
Sau khi hoàn tất các cài đặt, hãy lưu chương trình với một tên rõ ràng và dễ nhận biết (ví dụ: “Au_on_Ni_on_Cu_0.1_10um”). Ghi chú chi tiết về các thông số trong tài liệu nội bộ để dễ dàng tra cứu và sửa đổi sau này.
9. Kiểm tra và xác nhận (Validation):
Sử dụng các mẫu đã biết (không phải các mẫu dùng để hiệu chuẩn ban đầu) để kiểm tra độ chính xác của chương trình đo mới. So sánh kết quả đo bằng máy XRF với giá trị tham chiếu đã biết. Điều chỉnh lại chương trình nếu kết quả không đạt yêu cầu.

Vai trò then chốt của hướng dẫn bảo trì máy XRF định kỳ:
Một chương trình đo có thể được thiết lập hoàn hảo, nhưng nếu máy đo độ dày lớp phủ XRF không được bảo trì đúng cách, hiệu suất của nó sẽ suy giảm theo thời gian, dẫn đến các phép đo không còn chính xác. Đây là lúc mà hướng dẫn bảo trì máy XRF của XRF Tech trở nên cực kỳ quan trọng:

Kiểm tra và hiệu chuẩn định kỳ: Các thành phần quang học, ống phát tia X, và detector của máy XRF có thể bị hao mòn hoặc mất đi sự ổn định. Việc kiểm tra và hiệu chuẩn định kỳ bởi các kỹ sư chuyên nghiệp của XRF Tech đảm bảo rằng máy luôn hoạt động trong điều kiện tối ưu, duy trì độ chính xác của các chương trình đo đã cài đặt.
Vệ sinh và thay thế phụ tùng: Bụi bẩn, mảnh vụn có thể tích tụ trong buồng mẫu hoặc trên các bộ phận quang học, gây nhiễu tín hiệu. Việc vệ sinh thường xuyên và thay thế các vật tư tiêu hao như cửa sổ bảo vệ, bộ lọc (nếu cần) theo hướng dẫn bảo trì máy XRF là cần thiết.
Cập nhật phần mềm: Các nhà sản xuất máy XRF thường xuyên phát hành các bản cập nhật phần mềm để cải thiện thuật toán, sửa lỗi hoặc thêm tính năng mới. Việc cập nhật phần mềm theo khuyến nghị của XRF Tech sẽ giúp máy XRF của bạn luôn hoạt động với hiệu suất tốt nhất.
Kiểm tra độ ổn định (Drift Check): Thực hiện các phép đo định kỳ trên một mẫu chuẩn ổn định (monitor standard) để theo dõi sự ổn định của máy theo thời gian. Nếu có sự chệch hướng đáng kể, cần tiến hành hiệu chuẩn lại hoặc liên hệ XRF Tech để kiểm tra.

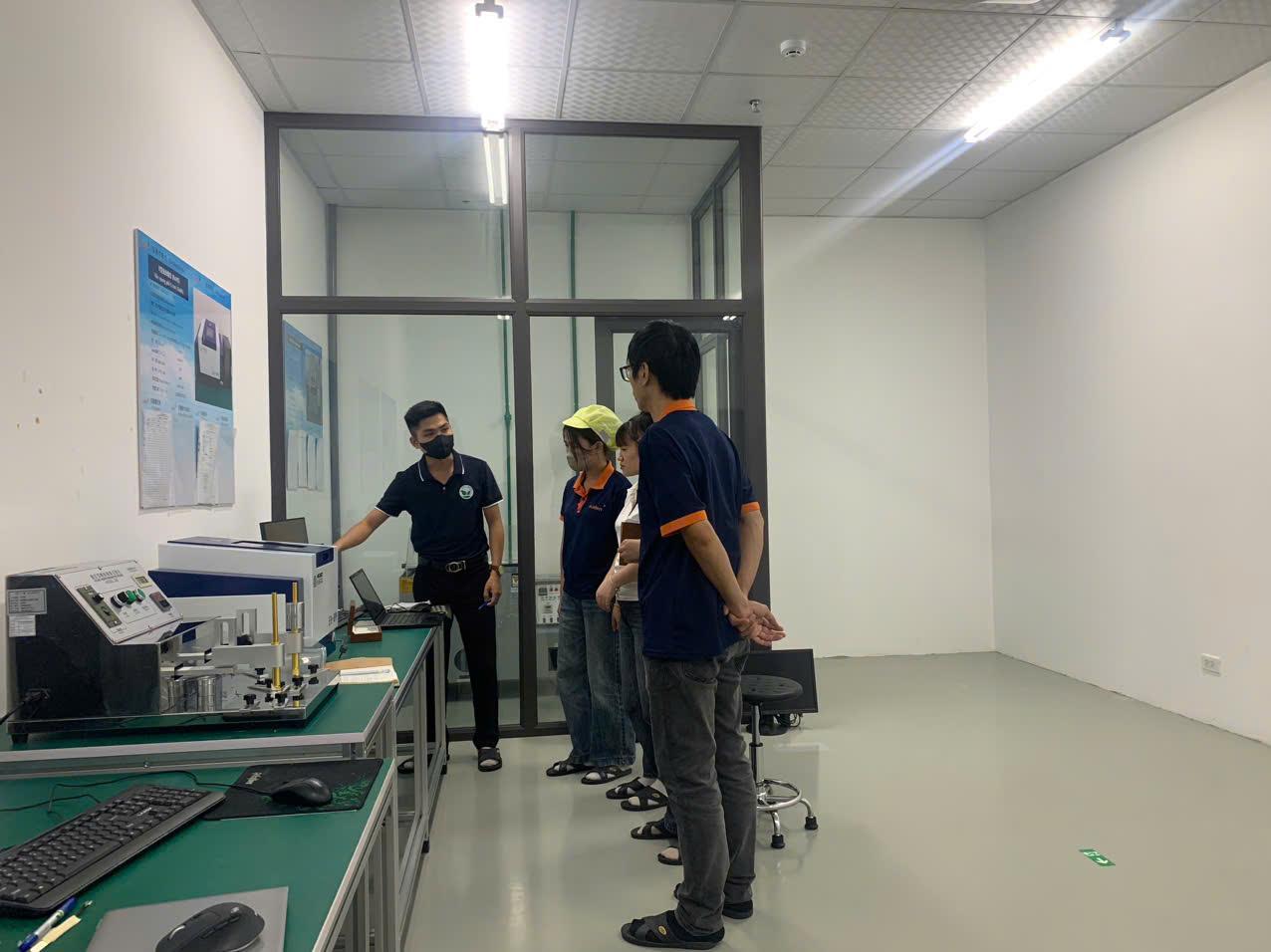

Đào tạo và nâng cao kiến thức: XRF Tech cung cấp các khóa đào tạo về hướng dẫn bảo trì máy XRF và cách sử dụng hiệu quả, giúp người vận hành hiểu rõ hơn về thiết bị và cách tối ưu hóa các chương trình đo.

Tại XRF Tech, chúng tôi không chỉ cung cấp các máy đo độ dày lớp phủ XRF hàng đầu mà còn là đối tác tin cậy trong việc cung cấp dịch vụ sửa chữa, nâng cấp và bảo hành máy XRF chuyên nghiệp. Chúng tôi cam kết mang đến cho khách hàng sự hỗ trợ toàn diện, từ việc tư vấn lựa chọn thiết bị, hướng dẫn lập trình đo, cho đến cung cấp hướng dẫn bảo trì máy XRF chi tiết và các gói dịch vụ bảo dưỡng định kỳ. Mục tiêu của chúng tôi là đảm bảo máy XRF của bạn luôn hoạt động chính xác, hiệu quả và bền bỉ theo thời gian, giúp doanh nghiệp của bạn đạt được những thành công vượt trội trong sản xuất.

Việc lập chương trình đo lớp phủ trên máy XRF là một quy trình đòi hỏi sự tỉ mỉ, kiến thức chuyên sâu và sự hiểu biết về các yếu tố kỹ thuật. Qua bài viết này, chúng ta đã cùng nhau đi sâu vào ba trụ cột chính tạo nên một chương trình đo đáng tin cậy: lựa chọn vật liệu chuẩn chính xác, nắm vững và xử lý ảnh hưởng của matrix (chất nền), cùng với việc tối ưu hóa thời gian đo để đạt được sự cân bằng lý tưởng giữa tốc độ và độ chính xác. Mỗi yếu tố này đều đóng vai trò then chốt trong việc đảm bảo máy đo độ dày lớp phủ XRF của bạn cung cấp kết quả đáng tin cậy, từ đó nâng cao chất lượng sản phẩm và hiệu quả sản xuất. Tuy nhiên, việc thiết lập ban đầu chỉ là khởi đầu. Để duy trì hiệu suất lâu dài và độ chính xác tối ưu, các chương trình đo cần được quản lý, đánh giá và cập nhật định kỳ. Hơn nữa, việc tuân thủ nghiêm ngặt các hướng dẫn bảo trì máy XRF và tìm kiếm sự hỗ trợ kỹ thuật chuyên nghiệp là không thể thiếu. XRF Tech tự hào là đối tác đáng tin cậy, không chỉ cung cấp các máy đo độ dày lớp phủ XRF hàng đầu mà còn cam kết mang đến dịch vụ sửa chữa, nâng cấp, bảo hành máy XRF toàn diện cùng những hướng dẫn bảo trì máy XRF chuyên sâu. Chúng tôi luôn sẵn lòng đồng hành cùng bạn, đảm bảo thiết bị của bạn luôn hoạt động với hiệu suất cao nhất, giúp bạn làm chủ công nghệ và đạt được thành công bền vững trong lĩnh vực của mình.
