Ứng dụng XRF trong ngành điện tử: Kiểm soát RoHS hiệu quả cho mọi linh kiện

Trong kỷ nguyên công nghệ số, ngành điện tử phát triển vũ bão, kéo theo nhu cầu cấp thiết về các sản phẩm an toàn và thân thiện với môi trường. Quy định RoHS (Restriction of Hazardous Substances) đã trở thành chuẩn mực toàn cầu, buộc các nhà sản xuất phải loại bỏ hoặc hạn chế tối đa các chất độc hại trong sản phẩm. Để đáp ứng yêu cầu khắt khe này, công nghệ XRF (Huỳnh quang tia X) nổi lên như một giải pháp phân tích không phá hủy, nhanh chóng và chính xác. Bài viết này, XRF Tech sẽ cùng bạn khám phá sâu hơn về ứng dụng XRF trong việc phân tích RoHS cho PCB, connector và cáp, giúp doanh nghiệp đảm bảo tuân thủ, nâng cao chất lượng sản phẩm và khẳng định vị thế trên thị trường.

RoHS và tầm quan trọng sống còn trong ngành điện tử hiện đại

Quy định RoHS, viết tắt của Restriction of Hazardous Substances, là một trong những chỉ thị quan trọng nhất tác động đến ngành công nghiệp điện tử toàn cầu. Bắt nguồn từ Liên minh Châu Âu (EU) vào năm 2002 và chính thức có hiệu lực từ tháng 7 năm 2006, RoHS ra đời với mục tiêu cao cả là bảo vệ sức khỏe con người và môi trường khỏi những tác động tiêu cực của các chất độc hại thường có trong thiết bị điện và điện tử (EEE). Các chất này bao gồm Chì (Pb), Thủy ngân (Hg), Cadmi (Cd), Crom hóa trị sáu (Cr6+), Polybrominated Biphenyls (PBBs), Polybrominated Diphenyl Ethers (PBDEs). Sau này, chỉ thị RoHS 2.0 (2011/65/EU) và RoHS 3.0 (2015/863/EU) đã mở rộng phạm vi và bổ sung thêm bốn chất phthalates vào danh sách hạn chế, đó là Bis(2-ethylhexyl) phthalate (DEHP), Butyl benzyl phthalate (BBP), Dibutyl phthalate (DBP) và Diisobutyl phthalate (DIBP).

Tầm quan trọng của RoHS không chỉ dừng lại ở việc tuân thủ pháp luật. Nó là một yếu tố sống còn quyết định khả năng cạnh tranh và sự tồn tại của doanh nghiệp trên thị trường quốc tế. Việc không tuân thủ RoHS có thể dẫn đến những hậu quả nghiêm trọng như bị phạt tiền nặng, thu hồi sản phẩm, mất uy tín thương hiệu, và thậm chí là cấm nhập khẩu vào các thị trường khó tính như EU, Mỹ, Nhật Bản. Đối với người tiêu dùng, các chất độc hại này tiềm ẩn nguy cơ gây ung thư, rối loạn thần kinh, suy giảm chức năng sinh sản và các bệnh lý khác khi tiếp xúc lâu dài hoặc khi các thiết bị này được xử lý không đúng cách sau khi hết vòng đời. Vì vậy, việc đảm bảo các sản phẩm điện tử không chứa hoặc chứa dưới ngưỡng cho phép các chất này là một cam kết về trách nhiệm xã hội và đạo đức kinh doanh.

Trong chuỗi cung ứng phức tạp của ngành điện tử, từ nguyên liệu thô, linh kiện rời đến sản phẩm hoàn chỉnh, việc kiểm soát RoHS đòi hỏi một quy trình chặt chẽ và công cụ phân tích đáng tin cậy. Mỗi thành phần, dù là nhỏ nhất trên một bo mạch PCB, một chốt connector hay lớp vỏ bọc của một sợi cáp, đều phải được kiểm tra kỹ lưỡng. Đây là một thách thức lớn đối với các nhà sản xuất, đặc biệt là khi phải xử lý hàng ngàn mẫu vật liệu khác nhau từ nhiều nhà cung cấp. Phương pháp kiểm tra truyền thống thường tốn thời gian, yêu cầu mẫu bị phá hủy và chi phí cao, không phù hợp với nhu cầu kiểm tra nhanh, liên tục trong môi trường sản xuất. Do đó, nhu cầu về một giải pháp kiểm tra RoHS hiệu quả, không phá hủy và cho kết quả tức thì trở nên cực kỳ cấp thiết.

Và đây chính là lúc các công nghệ phân tích tiên tiến như ứng dụng XRF phát huy vai trò tối đa của mình. Máy test RoHS bằng công nghệ XRF cung cấp một phương tiện hiệu quả để kiểm tra sự hiện diện của các nguyên tố bị hạn chế trong RoHS một cách nhanh chóng và chính xác, không chỉ ở giai đoạn sản xuất mà còn trong quá trình kiểm tra vật liệu đến và kiểm soát chất lượng sản phẩm cuối cùng. Công ty XRF Tech tự hào là đơn vị tiên phong cung cấp các giải pháp máy XRF hàng đầu, hỗ trợ doanh nghiệp vượt qua thách thức RoHS một cách dễ dàng và hiệu quả nhất.

XRF – ‘Con mắt thần’ trong việc tuân thủ RoHS

Trong thế giới phân tích vật liệu, huỳnh quang tia X (XRF) được ví như một ‘con mắt thần’ có khả năng nhìn xuyên qua các vật liệu để tiết lộ thành phần nguyên tố của chúng mà không làm tổn hại đến mẫu vật. Nguyên lý hoạt động của máy XRF dựa trên một hiện tượng vật lý cơ bản: khi một mẫu vật được chiếu xạ bằng tia X có năng lượng cao, các nguyên tử trong mẫu sẽ bị kích thích và phát ra tia X thứ cấp (tia X huỳnh quang) ở các bước sóng và năng lượng đặc trưng cho từng nguyên tố. Máy XRF sau đó sẽ thu nhận và phân tích phổ tia X huỳnh quang này để xác định định tính (những nguyên tố nào có mặt) và định lượng (hàm lượng của mỗi nguyên tố) trong mẫu.

Đối với việc kiểm tra tuân thủ RoHS, khả năng phân tích đa nguyên tố và không phá hủy của XRF là vô cùng quý giá. Các chất bị hạn chế như Chì (Pb), Cadmi (Cd), Thủy ngân (Hg), Crom (Cr) đều là các nguyên tố kim loại hoặc phi kim có thể được phát hiện dễ dàng bằng công nghệ XRF, ngay cả ở nồng độ rất thấp. Đặc biệt, máy test RoHS bằng XRF có thể phân tích các nguyên tố này trong nhiều loại vật liệu khác nhau, từ kim loại, hợp kim, polyme, nhựa đến gốm sứ và các vật liệu hỗn hợp.

So với các phương pháp phân tích truyền thống như quang phổ hấp thụ nguyên tử (AAS), phổ phát xạ plasma cảm ứng (ICP-OES) hoặc sắc ký khí khối phổ (GC-MS), XRF mang lại nhiều lợi thế vượt trội, đặc biệt phù hợp cho các nhà sản xuất điện tử. Thứ nhất, XRF là phương pháp không phá hủy, cho phép kiểm tra trực tiếp các linh kiện điện tử thành phẩm hoặc bán thành phẩm mà không làm hỏng chúng. Điều này đặc biệt quan trọng khi kiểm tra các linh kiện đắt tiền hoặc có giá trị. Thứ hai, tốc độ phân tích của máy XRF cực kỳ nhanh, thường chỉ mất vài giây đến vài phút để có kết quả, giúp tiết kiệm đáng kể thời gian và chi phí trong quy trình kiểm soát chất lượng hàng loạt. Thứ ba, việc chuẩn bị mẫu gần như không cần thiết hoặc rất đơn giản, chỉ cần đặt mẫu vào buồng đo, giúp giảm thiểu sai sót và tăng năng suất. Thứ tư, XRF là một phương pháp thân thiện với người dùng, không yêu cầu kỹ năng chuyên sâu như các phương pháp phòng thí nghiệm phức tạp khác, giúp nhân viên sản xuất cũng có thể vận hành hiệu quả sau khi được đào tạo.

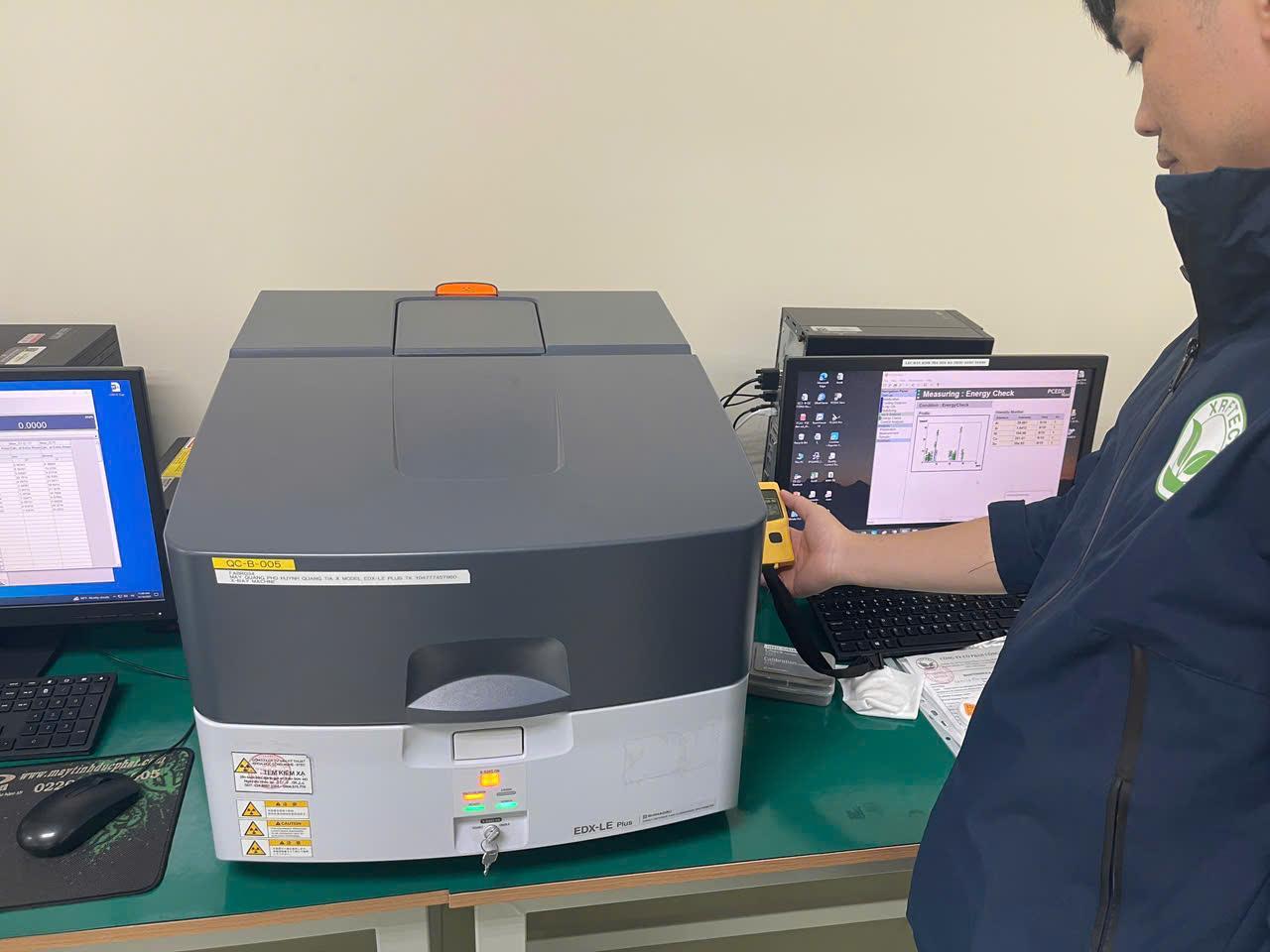

Thị trường máy XRF hiện nay có hai loại chính: máy XRF để bàn (benchtop XRF) và máy XRF cầm tay (handheld XRF). Máy XRF để bàn thường có độ chính xác cao hơn, khả năng phát hiện giới hạn thấp hơn (LOD) tốt hơn và phù hợp cho các phòng thí nghiệm hoặc dây chuyền sản xuất cần độ chính xác tối ưu. Trong khi đó, máy XRF cầm tay lại nổi bật với tính linh động, cho phép kiểm tra ngay tại hiện trường, trên dây chuyền hoặc tại kho vật liệu, rất lý tưởng cho việc sàng lọc nhanh các lô hàng đến. Sự linh hoạt này làm cho ứng dụng XRF trở thành công cụ không thể thiếu trong chiến lược tuân thủ RoHS toàn diện của bất kỳ doanh nghiệp điện tử nào.

Với vai trò là nhà cung cấp hàng đầu về máy XRF, XRF Tech cung cấp đa dạng các mẫu máy XRF để bàn và cầm tay từ các thương hiệu uy tín, đảm bảo khách hàng có thể lựa chọn thiết bị phù hợp nhất với nhu cầu và ngân sách của mình. Chúng tôi không chỉ cung cấp máy test RoHS mà còn cung cấp trọn gói giải pháp từ tư vấn, lắp đặt, đào tạo đến dịch vụ sửa chữa, bảo dưỡng và nâng cấp máy XRF, giúp ‘con mắt thần’ này luôn hoạt động với hiệu suất tối ưu nhất.

Ứng dụng XRF chuyên sâu cho PCB – Trái tim của mọi thiết bị điện tử

Bo mạch in (PCB) được xem là trái tim và bộ não của hầu hết các thiết bị điện tử, từ điện thoại thông minh, máy tính bảng đến các thiết bị gia dụng và hệ thống công nghiệp. Với sự phức tạp trong cấu trúc và đa dạng về vật liệu, PCB đặt ra những thách thức lớn trong việc kiểm soát tuân thủ RoHS. Ứng dụng XRF đã trở thành công cụ phân tích không thể thiếu để đảm bảo rằng các chất độc hại không hiện diện trong các thành phần quan trọng này.

Trên một bo mạch PCB, có nhiều khu vực cần được kiểm tra kỹ lưỡng bằng máy test RoHS XRF. Đầu tiên là phần đế (substrate) của PCB, thường làm từ vật liệu composite như FR-4, có thể chứa brom (Br) từ các chất chống cháy brom hóa (BFRs – Polybrominated Biphenyls – PBBs và Polybrominated Diphenyl Ethers – PBDEs), hai nhóm chất nằm trong danh sách hạn chế của RoHS. Máy XRF có thể nhanh chóng phát hiện và định lượng nguyên tố Br để đánh giá mức độ tuân thủ. Thứ hai là các đường mạch đồng (copper traces) và lớp phủ bề mặt (surface finishes) được sử dụng để bảo vệ đồng khỏi quá trình oxy hóa và tạo bề mặt hàn tốt. Các lớp phủ phổ biến bao gồm HASL (Hot Air Solder Leveling) sử dụng thiếc-chì (Sn-Pb), Niken-Vàng không điện (ENIG), Thiếc ngâm (Immersion Tin) hoặc Bạc ngâm (Immersion Silver), và OSP (Organic Solderability Preservative). Trong quá khứ, thiếc-chì là mối lo ngại lớn về Pb. Với XRF, việc phân tích hàm lượng Pb trong các mối hàn cũ hoặc các lớp phủ còn sót lại là cực kỳ hiệu quả. Ngoài ra, việc kiểm tra các kim loại nặng khác như Ni, Au, Ag trong các lớp phủ này cũng quan trọng để đảm bảo không có sự nhiễm bẩn chéo.

Không chỉ vật liệu nền và lớp phủ, các linh kiện điện tử gắn trên PCB như điện trở, tụ điện, IC, diode, transistor cũng phải được kiểm tra. Vỏ bọc của các linh kiện này thường được làm từ nhựa, có thể chứa brom hoặc các kim loại nặng như Cadmi (Cd) trong chất tạo màu. Các chân tiếp xúc (pins) của linh kiện có thể được mạ bằng thiếc-chì hoặc các hợp kim chứa chì. Ứng dụng XRF cho phép phân tích từng khu vực nhỏ này một cách chính xác. Ví dụ, trong các tụ điện gốm, có thể có chì trong vật liệu gốm hoặc trong lớp mạ điện cực. Trong các linh kiện bán dẫn, chì thường được tìm thấy trong vật liệu đóng gói hoặc trong các mối hàn bên trong.

Một trong những thách thức lớn nhất khi phân tích PCB là kích thước nhỏ của các linh kiện và sự phức tạp của cấu trúc đa lớp. Các máy XRF hiện đại, đặc biệt là loại Micro-XRF, được trang bị điểm tia X nhỏ (micro-spot) và camera độ phân giải cao, cho phép người vận hành dễ dàng định vị và phân tích các điểm rất nhỏ trên PCB, ví dụ như một mối hàn riêng lẻ hoặc một chân IC. Điều này cực kỳ quan trọng để xác định chính xác nguồn gốc của bất kỳ sự không tuân thủ nào.

Hơn nữa, quy trình phân tích RoHS bằng XRF cho PCB thường bao gồm các bước kiểm tra đầu vào (incoming inspection) cho các lô linh kiện từ nhà cung cấp, kiểm tra trong quá trình sản xuất (in-process inspection) để giám sát các mối hàn và lớp phủ, và kiểm tra cuối cùng (final inspection) cho sản phẩm hoàn chỉnh. Với tốc độ nhanh chóng của máy test RoHS XRF, các nhà sản xuất có thể thực hiện kiểm tra 100% hoặc kiểm tra mẫu lớn một cách hiệu quả, giảm thiểu rủi ro sản phẩm bị thu hồi và đảm bảo chất lượng đồng đều. XRF Tech cung cấp các giải pháp máy XRF tiên tiến, được tối ưu hóa cho việc phân tích PCB, giúp doanh nghiệp tự tin đáp ứng mọi yêu cầu về RoHS.

Phân tích RoHS trên connector và cáp – Đảm bảo kết nối không độc hại

Bên cạnh PCB, connector (đầu nối) và cáp là những thành phần không thể thiếu trong việc tạo ra kết nối và truyền tải tín hiệu cho mọi thiết bị điện tử. Tuy nhiên, chúng cũng là những nguồn tiềm ẩn của các chất độc hại nếu không được kiểm soát nghiêm ngặt theo quy định RoHS. Ứng dụng XRF cung cấp một giải pháp đáng tin cậy để đảm bảo các thành phần kết nối này hoàn toàn tuân thủ, mang lại sự an tâm cho người dùng và tuân thủ các tiêu chuẩn toàn cầu.

Đối với connector, việc kiểm tra bằng máy test RoHS XRF tập trung vào nhiều phần khác nhau. Phần vỏ bọc (housing) của connector thường được làm từ nhựa polyme. Trong các loại nhựa này, Cadmi (Cd) có thể được sử dụng làm chất tạo màu (đặc biệt là màu đỏ, cam, vàng) hoặc chất ổn định. Chì (Pb) cũng có thể có mặt trong một số loại nhựa PVC nhất định. Brom (Br) từ các chất chống cháy BFRs cũng là một mối lo ngại lớn. Máy XRF có khả năng phân tích nhanh chóng các nguyên tố này trên bề mặt vỏ connector mà không cần phá hủy. Các chân tiếp xúc (pins) của connector thường được làm từ hợp kim đồng hoặc đồng thau và được mạ một lớp kim loại để cải thiện độ dẫn điện và chống ăn mòn. Các lớp mạ phổ biến bao gồm Niken (Ni), Vàng (Au), Bạc (Ag) và Thiếc (Sn). Trong một số trường hợp, lớp mạ có thể chứa Crom hóa trị sáu (Cr6+) để chống ăn mòn hoặc là chất phụ gia trong quá trình mạ, hoặc có thể chứa chì (Pb) trong các lớp thiếc-chì cũ. Việc phát hiện Cr6+ trực tiếp bằng XRF khá khó khăn do nó là một ion, nhưng XRF có thể định lượng tổng hàm lượng Crom, và sau đó cần các phương pháp hóa học khác để xác nhận hóa trị. Tuy nhiên, XRF vẫn là công cụ sàng lọc nhanh hiệu quả để loại bỏ các vật liệu có tổng hàm lượng Cr cao.

Về cáp, cấu tạo của chúng bao gồm nhiều lớp vật liệu khác nhau, mỗi lớp đều có thể chứa các chất độc hại theo RoHS. Lớp vỏ bọc bên ngoài (jacketing) và lớp cách điện bên trong (insulation) thường làm từ PVC (Polyvinyl Chloride) hoặc các polyme khác. Chì (Pb) thường được sử dụng làm chất ổn định trong PVC để cải thiện tính linh hoạt và độ bền, cũng như Cadmi (Cd) trong một số pigment tạo màu. Các chất phthalates (DEHP, BBP, DBP, DIBP) cũng là những chất làm dẻo phổ biến trong PVC và các polyme khác, và chúng cũng thuộc danh sách hạn chế của RoHS. Mặc dù XRF không trực tiếp phát hiện phthalates, nhưng việc phát hiện các kim loại nặng như Pb và Cd thường là một chỉ dấu quan trọng ban đầu. Các sợi dẫn điện bên trong (conductors) thường là đồng hoặc nhôm, nhưng lớp phủ bên ngoài có thể là thiếc hoặc thiếc-chì. Cuối cùng, lớp chắn (shielding) trong một số loại cáp cũng cần được kiểm tra để đảm bảo không có kim loại độc hại.

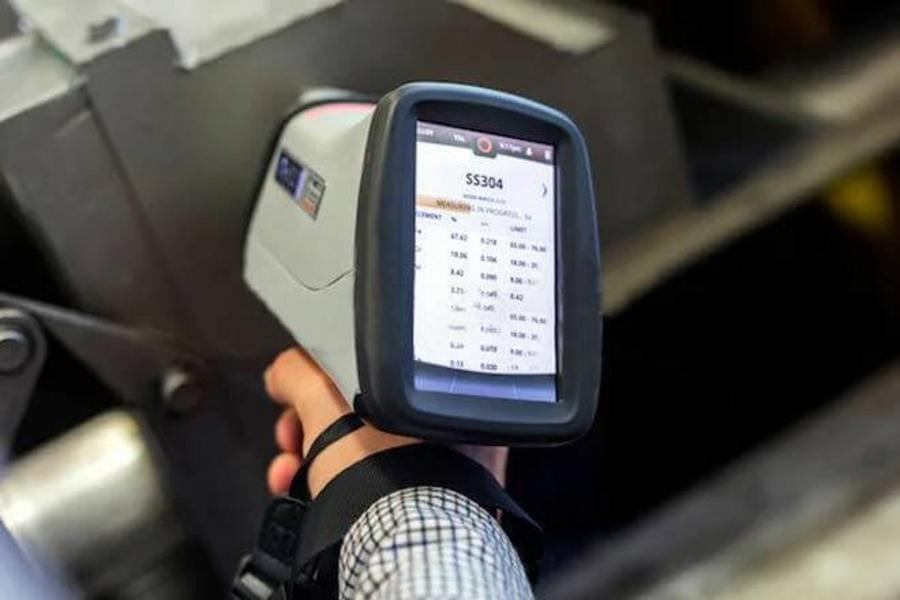

Một điểm mạnh của ứng dụng XRF trong phân tích cáp và connector là khả năng phân tích không phá hủy, cho phép kiểm tra trực tiếp trên các sản phẩm thành phẩm mà không làm ảnh hưởng đến tính toàn vẹn của chúng. Các máy XRF để bàn và máy XRF cầm tay đều có thể được sử dụng linh hoạt. Máy XRF cầm tay đặc biệt hữu ích cho việc kiểm tra nhanh tại chỗ các cuộn cáp lớn hoặc lô connector khi nhập kho, giúp sàng lọc nhanh và loại bỏ các vật liệu không tuân thủ ngay từ đầu. Đối với những phân tích chuyên sâu hơn, máy XRF để bàn với độ chính xác cao sẽ cung cấp kết quả chi tiết hơn. XRF Tech cung cấp các dòng máy XRF tối ưu cho việc phân tích các hình dạng phức tạp của connector và độ dài của cáp, đảm bảo mọi kết nối trong sản phẩm điện tử của bạn đều đạt chuẩn RoHS.

Lợi ích vượt trội khi đầu tư máy XRF từ XRF Tech và dịch vụ hỗ trợ toàn diện

Việc đầu tư vào một máy test RoHS XRF không chỉ đơn thuần là mua một thiết bị, mà là một chiến lược thông minh mang lại nhiều lợi ích vượt trội cho doanh nghiệp trong ngành điện tử. Đặc biệt, khi lựa chọn XRF Tech làm đối tác, quý khách hàng sẽ nhận được một gói giải pháp toàn diện, từ sản phẩm chất lượng cao đến dịch vụ hỗ trợ không ngừng nghỉ, giúp tối ưu hóa hiệu quả hoạt động và đảm bảo tuân thủ RoHS một cách vững chắc.

Một trong những lợi ích hàng đầu của việc sở hữu máy XRF là khả năng kiểm soát chất lượng nội bộ. Thay vì phải gửi mẫu đi các phòng thí nghiệm bên ngoài tốn kém và mất thời gian, doanh nghiệp có thể tự chủ động kiểm tra vật liệu đầu vào, giám sát quy trình sản xuất và kiểm định sản phẩm cuối cùng ngay tại nhà máy. Điều này giúp rút ngắn chu kỳ phát triển sản phẩm, giảm thiểu rủi ro bị từ chối hàng hóa và nâng cao uy tín thương hiệu trên thị trường toàn cầu. Với khả năng phân tích không phá hủy và tốc độ nhanh chóng, ứng dụng XRF giúp tiết kiệm đáng kể chi phí kiểm tra và nhân lực, đồng thời giảm thiểu lượng phế phẩm do không tuân thủ.

XRF Tech tự hào là nhà cung cấp hàng đầu các dòng máy XRF hiện đại và đáng tin cậy. Chúng tôi cung cấp đa dạng các mẫu máy XRF để bàn và máy XRF cầm tay, phù hợp với mọi quy mô sản xuất và nhu cầu kiểm tra khác nhau. Các sản phẩm của chúng tôi đến từ những thương hiệu hàng đầu thế giới, đảm bảo độ chính xác, độ bền và hiệu suất hoạt động tối ưu. Đội ngũ chuyên gia của XRF Tech với kiến thức sâu rộng về công nghệ XRF và các tiêu chuẩn RoHS sẽ tư vấn tận tình, giúp quý khách lựa chọn được thiết bị phù hợp nhất với đặc thù sản phẩm và quy trình sản xuất của mình.

Không chỉ dừng lại ở việc cung cấp máy test RoHS, XRF Tech còn mang đến một hệ sinh thái dịch vụ hỗ trợ toàn diện. Dịch vụ sửa chữa máy XRF của chúng tôi được thực hiện bởi các kỹ sư có chuyên môn cao, được đào tạo bài bản và có kinh nghiệm lâu năm trong việc khắc phục mọi sự cố, từ lỗi phần mềm đến hỏng hóc phần cứng. Chúng tôi hiểu rằng thời gian ngừng hoạt động của máy XRF có thể ảnh hưởng lớn đến tiến độ sản xuất, vì vậy chúng tôi cam kết cung cấp dịch vụ nhanh chóng, hiệu quả và sử dụng linh kiện chính hãng để đảm bảo máy hoạt động ổn định trở lại. Ngoài ra, XRF Tech cũng cung cấp dịch vụ bảo dưỡng máy XRF định kỳ, giúp kéo dài tuổi thọ thiết bị, duy trì hiệu suất hoạt động tối ưu và tránh các hỏng hóc không mong muốn.

Bên cạnh đó, XRF Tech còn cung cấp các giải pháp nâng cấp máy XRF, bao gồm nâng cấp phần mềm, cải thiện phần cứng hoặc bổ sung các phụ kiện mới, giúp máy XRF hiện có của quý khách hàng luôn cập nhật với công nghệ mới nhất và đáp ứng được các yêu cầu phân tích ngày càng cao. Chúng tôi cũng áp dụng chính sách bảo hành máy XRF rõ ràng, minh bạch, mang lại sự yên tâm tuyệt đối cho khách hàng trong suốt quá trình sử dụng. Với XRF Tech, quý khách không chỉ mua một máy XRF mà còn mua cả một sự đảm bảo về chất lượng, hiệu suất và sự hỗ trợ tận tâm từ một đối tác đáng tin cậy.

Như vậy, chúng ta đã cùng nhau khám phá sâu rộng về vai trò không thể thiếu của ứng dụng XRF trong ngành điện tử, đặc biệt là trong việc tuân thủ các quy định nghiêm ngặt của RoHS. Từ các bo mạch PCB phức tạp đến những connector nhỏ bé và sợi cáp tưởng chừng đơn giản, máy test RoHS bằng công nghệ XRF đã chứng tỏ mình là ‘con mắt thần’ giúp các nhà sản xuất kiểm soát chất lượng, giảm thiểu rủi ro và khẳng định uy tín trên thị trường toàn cầu.

Khả năng phân tích không phá hủy, tốc độ nhanh chóng và độ chính xác cao của XRF đã biến nó thành công cụ lý tưởng cho mọi giai đoạn sản xuất, từ kiểm tra vật liệu đầu vào đến kiểm định sản phẩm cuối cùng. Với sự phát triển không ngừng của công nghệ và sự siết chặt của các tiêu chuẩn môi trường, việc đầu tư vào một máy XRF chất lượng cao không chỉ là lựa chọn mà là yêu cầu bắt buộc đối với mọi doanh nghiệp điện tử muốn phát triển bền vững. Công ty XRF Tech tự hào là đối tác đáng tin cậy, cung cấp các giải pháp máy XRF hàng đầu thị trường, cùng với dịch vụ sửa chữa, bảo dưỡng, nâng cấp và bảo hành máy XRF chuyên nghiệp. Chúng tôi cam kết mang đến sự an tâm tuyệt đối, giúp doanh nghiệp của bạn tự tin vượt qua mọi thách thức về RoHS và vững vàng trên con đường hội nhập quốc tế.
